Endüstriyel Helium Geri Kazanma Makinesi, Helium Sızıntı Testi Ekipmanı için %90'lık Geri Kazanma Hızı

Sızıntı testi tamamlandıktan sonra helyum kaybolmaz. Gazın büyük bir kısmı test odasında, boru hatlarında ve bağlı donanımlarda kalır. Her döngüden sonra havalandırılırsa, üretimin devam etmesi için sürekli olarak taze helyumun sağlanması gerekir. Zamanla bu, helyum sızıntı testinde en yüksek işletme maliyetlerinden biri haline gelir.

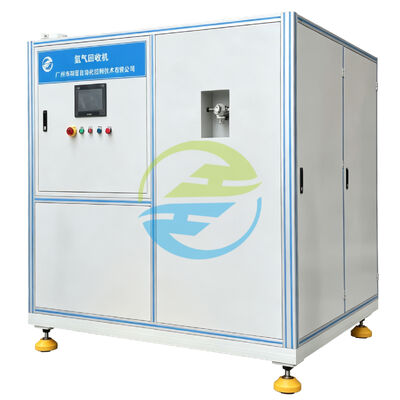

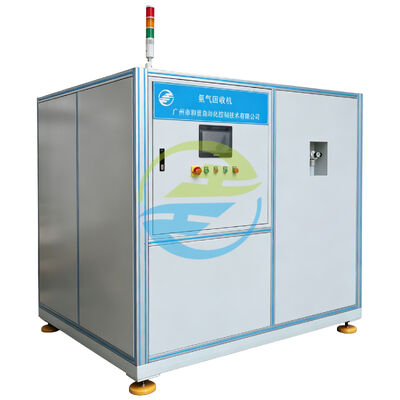

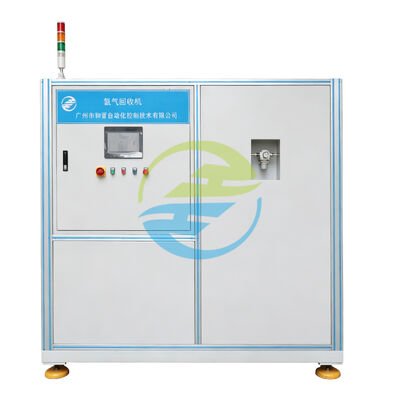

HJ-HS-4 Helyum Geri Kazanım Makinesi, kalan gazı serbest bırakılmadan önce geri kazanmak için sızıntı test ekipmanı ile helyum besleme sistemi arasına kurulur. Makine, helyumu tek kullanımlık bir sarf malzemesi olarak işlemek yerine, onu saflaştırma ve konsantrasyon ayarlamasının ardından üretim sürecine geri döndürüyor. Geri kazanılan helyum sıkıştırılır, depolanır ve gerekli çalışma koşullarına ulaşıldığında sızıntı test istasyonuna geri gönderilir.

Geri kazanım sistemi, sızıntı testi yöntemini değiştirmek yerine, helyumun üretim hattından nasıl aktığını değiştiriyor. Mevcut helyum sızıntısı test ekipmanıyla birlikte çalışır ve test sırasını etkilemeden gaz sirkülasyon sürecinin bir parçası olur.

HeJin tarafından geliştirilen HJ-HS-4, gün boyunca sürekli olarak helyum sızıntı testinin yapıldığı üretim ortamları için uygundur. Uygulamanın ısı eşanjörlerini, soğutma bileşenlerini, otomotiv parçalarını veya kapalı endüstriyel ürünleri içermesi fark etmeksizin sistem, üreticilerin istikrarlı üretimi korurken yeniden kullanılabilir helyumu geri kazanmalarına yardımcı olur.

Her sızıntı testi helyumun test devresi içinde kalmasıyla sona erer. Miktar, ürün boyutuna ve test prosedürüne göre değişmekle birlikte, kalan gazı serbest bırakmak, bir sonraki üretim döngüsünden önce aynı miktarın tekrar satın alınması anlamına gelir.

Helyumun geri kazanılması bu süreci değiştirir.

Geri kazanım makinesi, gazı boşaltmak yerine onu kapalı bir sirkülasyon sistemine aktarır. Helyum toplandıktan sonra temizlenir, sıkıştırılır ve sızıntı test ekipmanının gerektirdiği çalışma koşullarına ulaşana kadar depolanır. Taze helyum yalnızca izlenen konsantrasyon önceden ayarlanan değerin altına düştüğünde eklenir.

Bu yaklaşım, geri kazanılan helyumun yalnızca bir kez kullanılması yerine birden fazla test döngüsüne katılmasına olanak tanır.

Kurtarma makinesi normalde helyum sızıntısı test istasyonu ile helyum depolama kaynağı arasına kurulur.

Çalışma sırasında sızıntı test ekipmanı eskisi gibi çalışmaya devam eder. Fark her test döngüsünden sonra başlar.

Artık helyum, boşaltılmak yerine otomatik olarak geri kazanım boru hattına yönlendirilir. Geri kazanım makinesi daha sonra nitelikli helyumu üretim hattına döndürmeden önce kalan işlemleri bağımsız olarak tamamlar.

Geri kazanım dizisi otomatik olarak çalıştığından, üretim operatörlerinin testi yarıda kesmesine veya gazı farklı depolama tankları arasında manuel olarak aktarmasına gerek yoktur.

Helyumun geri kazanılması yalnızca geri dönüştürülmüş gazın sızıntı testi için uygun kalması durumunda faydalıdır.

HJ-HS-4, geri kazanım süreci boyunca hem gaz konsantrasyonunu hem de çalışma basıncını izler.

Helyum konsantrasyonu azaldığında otomatik olarak taze helyum eklenir.

Çalışma basıncı değiştiğinde kontrol sistemi, stabil gaz dağıtımını sürdürmek için geri kazanım sırasını ayarlar.

Makine, bu çalışma koşullarını sürekli olarak kontrol ederek tekrarlanan sızıntı testi uygulamalarına uygun kalan geri dönüştürülmüş helyum sağlar.

Standart Açıklama

• ISO 20485 Tahribatsız Muayene - Sızıntı Testi - İzleyici Gaz Yöntemi
• ISO 12100 Makine Güvenliği - Tasarıma İlişkin Genel Prensipler
• IEC 60204-1 Makine Güvenliği - Makinelerin Elektrikli Ekipmanı
• ISO 8573-1 Basınçlı Hava Kalitesi Sınıflandırması (Gaz Arıtma Referansı)
• ISO 14644-1 Endüstriyel Ortamlar İçin Temizlik Kontrolü

Üretim ekipmanının, üretim programını kesintiye uğratmadan, çoğunlukla birden fazla vardiyada sürekli olarak çalışması beklenir. Bu nedenle kurtarma sistemi, istikrarlı çalışma ve basit bakım göz önünde bulundurularak tasarlanmıştır.

Makine, her sızıntı testi sonrasında otomatik olarak helyum toplama, saflaştırma, konsantrasyon izleme ve gaz ikmali işlemlerini gerçekleştirir. Kurtarma sırası önceden ayarlanmış parametrelere göre çalışırken, operatörlerin yalnızca dokunmatik ekran arayüzü aracılığıyla çalışma durumunu izlemesi gerekir.

Modüler düzen aynı zamanda rutin bakımı da kolaylaştırır. Filtreler, valfler ve ana işlevsel birimler, uygun inceleme ve değiştirme için düzenlenmiş olup, planlı servis sırasında bakım süresinin azaltılmasına yardımcı olur.

HeJin, endüstriyel üretime yönelik otomatik sızıntı test ekipmanlarının tasarımı ve üretiminde uzmanlaşmıştır.

Şirketin ürün yelpazesinde helyum sızıntı test makineleri, helyum geri kazanım sistemleri, soğutucu şarj ekipmanları, vakum sistemleri ve otomotiv, soğutma, ısı değişimi ve termal yönetim imalatında kullanılan özelleştirilmiş otomasyon çözümleri yer almaktadır.

Mekanik tasarım ve elektrik entegrasyonundan yazılım geliştirme ve ekipman montajına kadar her proje HeJin'in mühendislik ve üretim ekibi tarafından tamamlanır. Bu, müşterilerin üretim süreçlerini standart makinelere uyarlamak yerine, üretim gereksinimlerine uygun ekipman elde etmelerini sağlar.
