Otomatik Gaz Sızdırmazlık Muayenesi İçin Yüksek Hassasiyetli Röle Helyum Kaçak Test Cihazı (İki Test İstasyonlu)

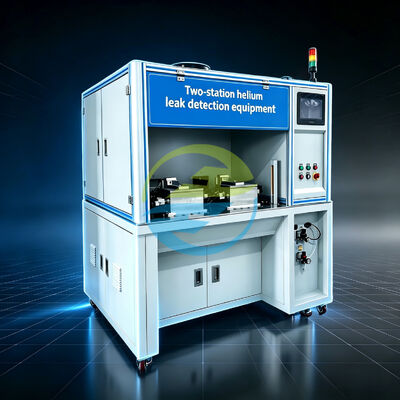

Otomatik Gaz Sızdırmazlık Kontrolü için Çift Test İstasyonlu Yüksek Hassasiyetli Röle Helyum Kaçak Test Cihazı

Ürün Tanıtımı

Bir röle dışarıdan kusursuz monte edilmiş gibi görünebilir, ancak sızdırmazlık performansı görsel inceleme sırasında görülemeyen kusurlara bağlı olabilir.

Otomotiv röleleri, sızdırmaz elektrikli bileşenler ve diğer hassas montaj parçaları üreticileri için kaçak testi, başka bir kalite kontrol adımından daha fazlasıdır. Bitmiş bileşenin bir sonraki üretim aşamasına geçmeden önce gerekli gaz sızdırmazlık seviyesine ulaşıp ulaşmadığını doğrulamak için pratik bir yoldur.

Çift istasyonlu röle helyum kaçak test cihazı, bu gereksinime özel olarak geliştirilmiştir.

Sistem, helyumu iz gazı olarak kullanır. Helyum, son derece küçük kaçak yollarından geçebildiği için, sızdırmaz bir iş parçası bir kaçak yoluna sahip olduğunda bir helyum kaçak dedektörü tarafından tespit edilebilir. Bu, helyum kaçak testini, geleneksel basınç düşüşü veya hava sızdırmazlık testinin tek başına yeterli hassasiyet sağlamayabileceği bileşenler için özellikle uygun hale getirir.

Çift istasyonlu yapı, üretim ekiplerine daha fazla esneklik de sağlar. Bir istasyon programlanmış test döngüsünü gerçekleştirirken, diğer istasyon bir sonraki iş parçası için hazırlanabilir. Bu, işlemler arasındaki gereksiz beklemeyi azaltmaya yardımcı olur ve ekipmanın sürekli bir üretim iş akışına entegre edilmesini kolaylaştırır.

Bu, öncelikli olarak röle testi için tasarlanmıştır, ancak fikstür ve işlem yapılandırması, müşterinin iş parçasının gerçek yapısına, boyutlarına ve test gereksinimlerine göre özelleştirilebilir.

Özellikler

İki Bağımsız Test İstasyonu

Çift istasyonlu yapı, ekipmanın iki bağımsız çalışma pozisyonu aracılığıyla test işlemlerini gerçekleştirmesini sağlar. Bu yapılandırma, üreticilerin test doğruluğunu pratik verimlilikle dengelemesi gereken üretim ortamları için uygundur.

Helyum İz Gazı Tespiti

Tespit gazı olarak helyum kullanılır. Fiziksel özellikleri, sızdırmaz bileşenlerdeki çok küçük kaçak yollarını belirlemek için uygun olmasını sağlar.

Otomatik Kaçak Tespiti

Ekipman, otomatik bir helyum kaçak tespit süreci etrafında tasarlanmıştır, bu da gerçek tespit aşamasında manuel yargıya olan bağımlılığı azaltır.

Röle Odaklı Fikstür Tasarımı

Ekipman öncelikli olarak röle testi için tasarlanmıştır. HeJin, röle boyutlarına, bağlantı yapılarına ve üretim gereksinimlerine göre özel fikstürler geliştirebilir.

Esnek İş Parçası Kapasitesi

Yayınlanan yapılandırma, farklı yükleme düzenlemeleri için esneklik sağlayarak inceleme için 1-4 iş parçasını destekler.

Üretim Odaklı Mühendislik

HeJin, yalnızca bağımsız bir dedektör sunmak yerine, fikstür tasarımı, test dizisi ve üretim hattı entegrasyonu dahil olmak üzere müşterinin eksiksiz test süreci etrafında ekipman geliştirir.

Ana Fonksiyonlar

• Otomatik helyum kaçak tespiti
• Röle gaz sızdırmazlık muayenesi
• Helyum iz gazı testi
• Çift istasyonlu test işlemi
• İş parçası fikstür konumlandırma
• Test basıncı kontrolü
• Kaçak sonucu değerlendirmesi
• vb...

Bu Ekipman Neleri Test Edebilir?

Sızdırmaz röle testinin birincil uygulaması.

Tipik olarak uygulanabilir iş parçaları şunları içerebilir:

• Otomotiv röleleri
• Sızdırmaz röleler
• Endüstriyel röleler
• Hermetik olarak sızdırmaz elektrikli bileşenler
• Sızdırmaz elektronik bileşenler

Sistem, boyutları, bağlantı yöntemi ve kaçak testi gereksinimleri ekipmanla uyumlu olduğunda diğer sızdırmaz bileşenler için de düşünülebilir.

Yeni bir uygulama için müşteriler, iş parçası çizimini, sızdırmazlık yapısını, test basıncını, gerekli izin verilen kaçak oranını ve beklenen üretim kapasitesini sağlamalıdır. HeJin daha sonra test yöntemini ve fikstür yapılandırmasını değerlendirebilir.

Ekipman Neleri Tespit Eder?

Gaz sızdırmazlığına ve kaçak performansına odaklanır, şunları içerir:

Dış Kaçak

Sızdırmaz iş parçasından çevre ortama kaçak tespiti.

İç Sızdırmazlık Kusurları

Sızdırmazlık arayüzleri, eklemler veya yapısal kusurlar nedeniyle oluşan kaçak yollarının tespiti.

Mikro Kaçak Yolları

Helyum bazlı tespit, görsel inceleme ile tespit edilmesi zor olabilecek çok küçük kaçak yollarını belirleyebilir.

Sızdırmazlık Tutarlılığı

Tekrarlanabilir test süreci, üreticilerin üretim partileri boyunca sızdırmazlık performansının tutarlılığını izlemesine yardımcı olur.

Uluslararası Referans Standartları

ISO 20485:2017 — Tahribatsız Muayene — Kaçak Testi — İz Gazı Yöntemi

ISO 20485:2017, iz gazı kaçak testi için en doğrudan ilgili uluslararası referanstır. ISO, standardın iz gazı ve iz gazına özgü bir kaçak dedektörü kullanarak kaçak tespit tekniklerini tanımladığını belirtir.

ISO 20486:2017 — Gazlar İçin Referans Kaçaklarının Kalibrasyonu

ISO 20486:2017, kaçak testi ve gazlar için referans kaçaklarının kalibrasyonunu kapsayan ISO 19.100 tahribatsız muayene standartlarının bir parçasıdır. Kaçak test sistemleri için izlenebilir referans kaçak koşulları oluşturulurken ilgilidir.

ISO 9001 Kalite Yönetimi Referansı

ISO 9001, kalite yönetim sistemleri için uluslararası kabul görmüş çerçeveyi sağlar.

Önemli 2026 güncellemesi: ISO 9001:2026 yayınlandı, ISO 9001:2015 ise geri çekildi. Bu nedenle, proje belgeleri, ISO 9001:2015'i mevcut sürüm olarak otomatik olarak tanımlamak yerine geçerli sürümü belirtmelidir.

IEC 60529 — Muhafazaların Sağladığı Koruma Dereceleri

IEC 60529, elektrikli ekipman muhafazalarının sağladığı koruma derecelerini sınıflandırmak için kullanılan IP Kodu sistemini tanımlar. IEC birleştirilmiş yayını, orijinal standardı ve değişikliklerini içerir.

Teknik Özellikler

Detay çekimleri

Kaliteli Satış Sonrası Hizmet

Teslimattan Sonra Devam Eden Mühendislik Desteği

Kaçak test ekipmanları için teslimat projenin sonu değildir.

Gerçek zorluk genellikle ekipman üretim ortamına girdiğinde başlar: fikstür konumlandırma, test parametreleri, helyum beslemesi, referans kaçak kalibrasyonu ve günlük operasyonlar test kararlılığını etkiler.

Bu nedenle HeJin, ekipman yaşam döngüsü boyunca teknik destek sağlar.

SSS

1. Bu ekipman hangi ürünleri test edebilir?

Helyum kaçak testi gerektiren önceden doldurulmuş ürünler için tasarlanmıştır. Belirtilen uyumlu aralık, vana gövdesi modelleri 250, 400 ve 600'ü ve epoksi reçine modelleri 100, 300 ve 500'ü içerir. Diğer ürünler yapılarına ve test gereksinimlerine göre değerlendirilebilir.

2. Ekipmanda kaç vakum odası bulunur?

İki vakum odası bulunur.

3. Her odada kaç ürün test edilebilir?

Her vakum odası 1 ila 4 iş parçasını alacak şekilde tasarlanmıştır.

4. Kaçak alarm eşiği nedir?

Müşterinin ürünleri için gerçek kabul kriterleri, teknik spesifikasyonlarına ve geçerli test prosedürlerine göre belirlenmelidir.

5. Kaçak testi için hangi gaz kullanılır?

Helyum belirtilen test gazıdır.

6. Üretim kapasitesi nedir?

Belirtilen üretim kapasitesi saatte 200 adettir.

7. Yükleme ve boşaltma otomatik mi?

Ekipman manuel yükleme ve boşaltma için yapılandırılmıştır; otomatik yükleme ve boşaltma özelleştirilebilir.

8. Ne tür bir güç kaynağı gereklidir?

380 V, üç fazlı beş telli sistem, 50 Hz.

9. Ne tür bir helyum kaynağı gereklidir?

Helyum gaz tüpleri aracılığıyla sağlanır. Gaz kaynağı, ekipmanın gaz girişinden 2 metre içinde, 0,2 MPa giriş basıncında olmalıdır.

10. Ne tür bir basınçlı hava gereklidir?

Belirtilen basınçlı hava gereksinimi 0,5–0,7 MPa'dır; pnömatik valf çalışması için temiz, kuru basınçlı hava gereklidir.
