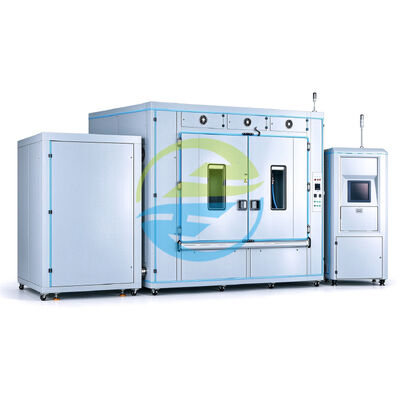

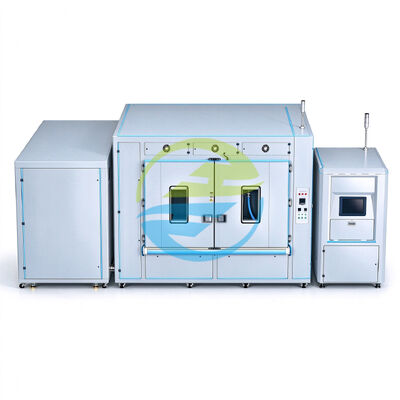

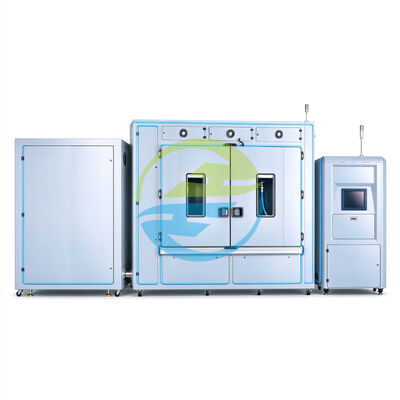

Soğutucu Sıcak ve Soğuk Dayanıklılık Testi için Radyatör Termal Çevrim Test Tezgahı, -40°C ila 130°C Yapılandırılabilir Sıcaklık Aralığı ve 0.1-0.6 MPa Ayarlanabilir Basınçlı

Soğutucu Sıcak ve Soğuk Dayanıklılık Testi için Otomotiv Radyatör Termal Çevrim Test Tezgahı

Ürün Genel Bakışı

Otomotiv radyatörleri ve ısı değiştiricileri, hizmet ömürleri boyunca tekrarlanan soğutucu sıcaklığı değişikliklerine dayanmalıdır. Otomotiv Radyatör Termal Çevrim Test Tezgahı, üreticilerin ve test laboratuvarlarının kontrollü sıcak ve soğuk sıvı sirkülasyon koşulları altında bileşen dayanıklılığını değerlendirmelerine yardımcı olmak için tasarlanmıştır.

Yapılandırılabilir -40°C ila 130°C orta sıcaklık aralığı, 0.1–0.6 MPa test basıncı aralığı ve 10–100 L/dak akış hızı ile bu sistem, çeşitli otomotiv radyatör termal çevrim uygulamalarını destekler. HeJin tarafından geliştirilen ve üretilen ekipman, numune gereksinimlerine, test prosedürlerine ve geçerli endüstri standartlarına göre yapılandırılabilir.

Ürün Tanıtımı

Otomotiv Radyatör Termal Şok Test Standı, uyumlu otomotiv radyatörleri ve sıvı soğutmalı ısı değiştirici grupları üzerinde termal çevrim testleri için geliştirilmiştir. Seçilen bir test ortamını kontrollü sıcaklık koşulları altında numuneden dolaştırarak, mühendislerin bileşenlerin tekrarlanan ısıtma ve soğutmaya nasıl tepki verdiğini değerlendirmelerine yardımcı olur.

Araç çalışması sırasında radyatörler değişen soğutucu sıcaklıklarına ve sirkülasyon koşullarına maruz kalır. Tekrarlanan termal genleşme ve büzülme, tüpler, başlıklar, bağlantılar, contalar ve bağlantı arayüzleri üzerinde gerilime neden olabilir. Termal çevrim testleri, üreticilerin potansiyel zayıflıkları belirlemelerine, ürün tasarımlarını iyileştirmelerine ve ürünler bir sonraki doğrulama aşamasına geçmeden önce dayanıklılığı doğrulamalarına yardımcı olur.

Oto Parça Test Ekipmanları yelpazesinin bir parçası olarak bu sistem, yapılandırılabilir basınç, akış hızı, orta sıcaklık, çevrim frekansı ve test süresini destekler. Test koşulları, müşterinin gereksinimlerine ve geçerli test prosedürüne göre belirlenebilir.

HeJin, şirket içi mühendislik tasarımı ve üretimi sağlar, müşterilerin sipariş vermeden önce test hedeflerini tartışmalarına ve uygun bir ekipman yapılandırması belirlemelerine yardımcı olur.

Ürün Özellikleri

Geniş Yapılandırılabilir Sıcaklık Aralığı

Test ortamı sıcaklığı -40°C ila 130°C aralığında yapılandırılabilir. Bu, farklı sıcak ve soğuk çalışma koşulları gerektiren otomotiv radyatör test programları için esneklik sağlar.

Ayarlanabilir Soğutucu Basıncı ve Akışı

Belirtilen basınç aralığı 0.1–0.6 MPa iken, akış hızı 10 ila 100 L/dak arasında yapılandırılabilir. Bu parametreler, test koşullarının numuneye ve onaylanmış test prosedürüne uyarlanmasına olanak tanır.

Tekrarlanabilir Termal Çevrim

Ekipman, saatte 3–15 çevrimlik bir sıcaklık çevrim frekansını destekler. Gerçek çevrim profili, sıcaklık geçişleri ve bekleme süreleri dahil olmak üzere, gerekli test yöntemine ve onaylanmış ekipman yeteneklerine göre belirlenmelidir.

Uyumlu Sıvı Test Ortamları

Belirtilen test ortamları arasında soğutucu ve etilen glikol sulu çözeltileri bulunur. Seçilen ortam, ekipmanın ıslanan malzemeleri, contaları, çalışma sıcaklığı ve numune gereksinimleri ile uyumlu olmalıdır.

Esnek Mühendislik Yapılandırması

Radyatörler ve ısı değiştiriciler, iç hacim, bağlantı tasarımı, akış gereksinimleri ve basınç limitleri açısından farklılık gösterir. HeJin, amaçlanan test için uygun yapılandırmayı belirlemek üzere bu uygulama ayrıntılarını inceleyebilir.

Üreticiden Doğrudan Destek

Teknik tartışmalar ve ekipman tasarımından üretim koordinasyonuna ve satış sonrası yardıma kadar, HeJin proje boyunca üretici ile doğrudan iletişim sağlar, kararlaştırılan hizmet kapsamına tabidir.

Geçerli Standartlar ve Test Referansları

QC/T 468 — Otomobil Radyatörü

QC/T 468, otomobil radyatörleri için teknik ve performans gereksinimlerini ve test yöntemlerini ele alır.

GMW 14193 — Radyatör Ürün ve Test Prosedürü Spesifikasyonu

GMW 14193, radyatör doğrulama ve testleriyle ilgili bir otomotiv mühendislik spesifikasyonudur. Geçerli baskıya ve proje gereksinimlerine bağlı olarak, ilgili konular ürün doğrulama, dayanıklılık değerlendirmesi, ölçüm koşulları ve performans gereksinimlerini içerebilir.

JB/T 7356 ve JB/T 10408

Bu belgeler, sağlanan teknik referans listesine dahildir. Tam başlıkları, mevcut baskıları ve amaçlanan termal çevrim uygulamasıyla ilgili olup olmadıkları, resmi uyumluluk referansları olarak kullanılmadan önce doğrulanmalıdır.

Teknik Özellikler

Temel Test Prensipleri

Kontrollü Sıvı Sıcaklığı Çevrimi

Seçilen ortam, kontrollü sıcaklık koşulları altında numuneden dolaştırılır. Test prosedürü, sıcak ve soğuk aşamaları, geçiş gereksinimlerini, bekleme sürelerini ve toplam çevrim sayısını tanımlar.

Basınç ve Akış Koordinasyonu

Basınç ve akış koşulları, numunenin tasarım limitleri ve gerekli test yöntemi ile birlikte seçilmelidir. Doğru yapılandırmaları, tekrarlanabilir soğutucu sirkülasyon koşulları oluşturmaya yardımcı olur.

Tekrarlanabilir Test Dizileri

İyi tanımlanmış bir termal çevrim programı, hedef sıcaklıkları, geçiş koşullarını, bekleme sürelerini, çevrim frekansını ve gerekli çevrim sayısını belirtir. Herhangi bir otomasyon ve kayıt işlevi, kararlaştırılan ekipman yapılandırmasına bağlıdır.

Numune ve Ortam Uyumluluğu

Test ortamı, bileşen malzemeleri, sızdırmazlık elemanları ve ekipmanın ıslanan parçaları birlikte dikkate alınmalıdır. Bu, özellikle aşırı sıcaklıklarda test yaparken veya etilen glikol sulu çözeltileri kullanırken önemlidir.

Mühendislik Odaklı Ekipman Seçimi

Üretimden önce HeJin, pratik bir test yapılandırması oluşturmaya yardımcı olmak için numune çizimlerini, bağlantı boyutlarını, sıcaklık gereksinimlerini, basıncı, akış hızını ve geçerli standartları inceleyebilir.

Ana Fonksiyonlar

Otomotiv Isı Değiştirici Termal Yorgunluk Test Tezgahı, aşağıdaki test fonksiyonlarını desteklemek üzere yapılandırılabilir:

Sıcak ve soğuk sıvı sirkülasyonu: Uyumlu radyatör ve ısı değiştirici numunelerinden seçilen test ortamını dolaştırır.

Orta sıcaklık kontrolü: Yapılandırılmış çalışma aralığı dahilinde gerekli test sıcaklıklarını belirler.

Basınç koşulu ayarı: Belirtilen 0.1–0.6 MPa aralığında test basıncı ayarlarını destekler.

Akış hızı ayarı: 10 ila 100 L/dak arasında yapılandırılabilir dolaşım akış hızlarını destekler.

Termal çevrim sıralaması: Saat başına 3–15 çevrimlik belirtilen frekansta tekrarlanan sıcaklık çevrimlerini destekler.

Tekrarlanan dayanıklılık değerlendirmesi: Bileşenlerin tanımlanmış sayıda termal çevrimden geçmesine izin verir.

Uygulamaya özel test yapılandırması: Test koşullarının numune özelliklerine ve müşterinin test gereksinimlerine göre planlanmasına izin verir.

Test sonrası inceleme: Sızıntı, deformasyon, çatlama veya diğer belirtilen kabul kriterleri için sonraki incelemeyi destekler.

Otomatik sızıntı tespiti, veri kaydı, rapor oluşturma ve ek izleme fonksiyonları, uygulama için gerekiyorsa sipariş vermeden önce HeJin ile onaylanmalıdır.

Sıkça Sorulan Sorular

S1: Otomotiv radyatör termal çevrim test tezgahı nedir?

Sıcak ve soğuk koşullar altında tekrarlanan tekrarlanan sıcak ve soğuk koşullar altında uyumlu bir radyatör veya ısı değiştiriciden bir sıvı ortamı dolaştırarak termal çevrim dayanıklılığını değerlendiren bir test sistemidir.

S2: HJ-APTE1017 hangi sıcaklık aralığını destekler?

Sağlanan spesifikasyon, -40°C ila 130°C arasında yapılandırılabilir bir orta sıcaklık aralığı listeler. Elde edilebilir sıcaklık profili ve geçiş süresi, amaçlanan test uygulaması için doğrulanmalıdır.

S3: Hangi basınç ve akış aralıkları mevcuttur?

Belirtilen basınç aralığı 0.1–0.6 MPa ve akış aralığı 10–100 L/dak'dır. Her ikisi de belirtilen aralıklar dahilinde yapılandırılabilir.

S4: Hangi test ortamları kullanılabilir?

Listelenen ortamlar arasında soğutucu ve etilen glikol sulu çözeltileri bulunur. Diğer ortamlar kullanımdan önce uyumluluk incelemesi gerektirir.

S5: Hangi otomotiv bileşenleri test edilebilir?

Uyumlu otomotiv radyatörleri, soğutucu ısı değiştiricileri, radyatör tüp ve başlık grupları ve diğer sıvı soğutmalı bileşenler, numune ve test gereksinimlerine bağlı olarak dikkate alınabilir.

S6: Ekipman termal şok testleri yapabilir mi?

Ekipman, kontrollü sıvı sıcak ve soğuk çevrimi için tasarlanmıştır. Bir test spesifikasyonu belirli bir termal şok profili, hızlı geçiş süresi veya tanımlanmış sıcaklık rampası gerektiriyorsa, gerekli performans sipariş vermeden önce incelenmeli ve doğrulanmalıdır.

S7: Radyatör sızıntısını değerlendirebilir mi?

Termal çevrim, sızıntı incelemesi veya ölçümü ile takip edilebilir. Entegre otomatik sızıntı tespiti, sağlanan spesifikasyon tarafından doğrulanmamıştır ve gerekiyorsa ayrı olarak belirtilmelidir.
