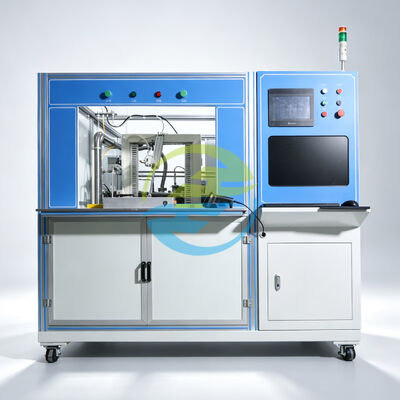

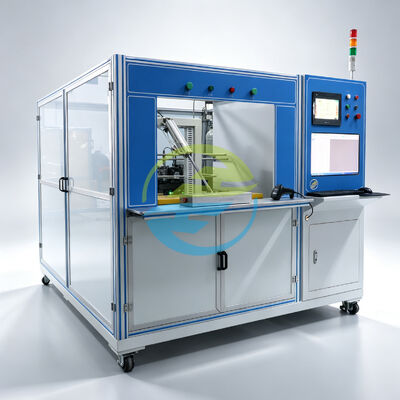

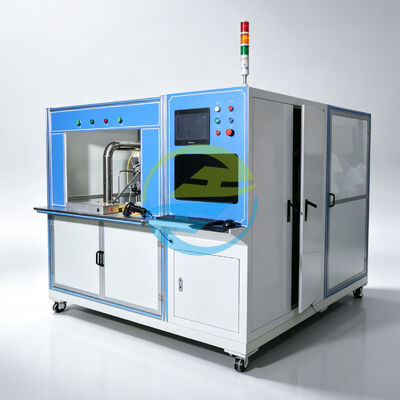

Otomotiv Akü Muhafazası Helyum Kaçak Test Makinesi, 34 sn/adet Çevrim Süresi ve 0-0.5 MPa Şarj Basıncı

Otomotiv Batarya Muhafazası Helyum Kaçak Test Makinesi, 34 sn/adet Döngü ve 0-0.5 MPa Şarj Basıncı

Otomotiv Güç Bataryası Muhafazası Kaçak Test Ekipmanı, Otomatik Sızdırmazlık ve Helyum Algılama Özellikli

Ürün Açıklaması

Hejin Company tarafından geliştirilen, üretilen ve imal edilen otomotiv güç bataryası muhafazaları için helyum kaçak tespit ekipmanı, batarya muhafazaları, kapakları ve ilgili otomotiv batarya bileşenleri üzerinde güvenilir sızdırmazlık testi yapması gereken üreticiler için geliştirilmiştir.

Sistem, helyumu iz gazı olarak kullanır ve geleneksel görsel inceleme veya temel basınç testi ile tespit edilmesi zor olabilecek kaçak yollarını belirlemek için tasarlanmıştır. Kontrollü vakum ortamı, helyum şarj işlemi ve yüksek hassasiyetli kaçak tespit yöntemleri, batarya kasası üretimi için tekrarlanabilir bir denetim süreci sağlamak üzere birlikte çalışır.

Ekipman, Ar-Ge, mühendislik tasarımı ve üretim yeteneklerini entegre eden bir kaynak üreticisi olan HeJin tarafından üretilmektedir. Fikstür geliştirme ve ekipman üretiminden hata ayıklama ve satış sonrası teknik desteğe kadar HeJin, yalnızca bağımsız dedektörler sağlamak yerine eksiksiz kaçak test çözümleri sunma gücüne sahiptir.

Ürün tanıtımı

Otomobil batarya muhafazaları için sızdırmazlık kalitesi, bitmiş ürünün yüzeyini gözlemleyerek anlaşılamaz.

Muhafazalar, sızdırmazlık arayüzleri, kaynak alanları, konektör açıklıkları veya yapısal eklemler etrafında çok küçük kaçak yolları barındırırken temiz bir görünüme sahip olabilir. Üreticiler için, bileşenler bir sonraki üretim aşamasına girmeden önce bu sorunları belirlemek, süreç tutarlılığı ve ürün kalitesi üzerinde anlamlı bir etkiye sahip olabilir.

İşte helyum kaçak testini kullanmanın değeri burada devreye girer.

Otomotiv batarya muhafazası kaçak test sistemi, helyumu iz gazı olarak kullanır ve test edilen bileşenin sızdırmazlık durumunu değerlendirmek için özel bir kaçak tespit süreci kullanır. Seçilen yapılandırmaya bağlı olarak, iş parçası bir vakum odasına veya özel bir fikstüre yerleştirilir, gerekli koşullara kadar boşaltılır, belirtilen test koşulları altında helyuma maruz bırakılır ve ardından bir kaçak dedektörü tarafından değerlendirilir.

Nihai ekipman yapılandırması, batarya kasası boyutunuza, gerekli kaçak oranına, test basıncına, döngü süresine ve fikstür yapılandırmasına göre belirlenebilir.

Batarya Muhafazaları İçin Neden Helyum Kaçak Testi?

Batarya muhafazaları birden fazla yapısal ve sızdırmazlık arayüzü içerir. Bir kaçak test yöntemi, yalnızca bariz sızıntıyı belirlemekten daha fazlasını yapmalıdır.

Helyum, iz gazı kaçak testleri, seçilen iz gazını tespit etmek üzere özel olarak tasarlanmış bir kaçak dedektörü ile gerçekleştirilebildiği için yaygın olarak iz gazı olarak kullanılır. ISO 20485:2017, iz gazı ve iz gazına özgü bir kaçak dedektörü kullanarak kaçak tespit tekniklerini özel olarak tanımlar.

Otomotiv batarya muhafazası üretimi için helyum kaçak testi, üreticilerin şunları araştırmasına yardımcı olabilir:

• Muhafaza sızdırmazlık bütünlüğü
• Kapak sızdırmazlık performansı
• Eklem sızıntısı
• Kaynak alanı sızıntısı
• Konektör veya arayüz sızıntısı
• Sızdırmazlık halkası sızıntısı
• Küçük kaçak yolları
• Genel muhafaza kaçak performansı

Tespit edilebilir kesin alan, fikstür tasarımına ve batarya muhafazasının test devresine bağlanma şekline bağlıdır.

Ürün Özellikleri

Otomotiv Batarya Muhafazası Denetimi İçin Tasarlanmıştır

Sistem, batarya muhafazaları ve kapakları dahil olmak üzere otomotiv batarya bileşenlerinin fiziksel yapısı ve sızdırmazlık gereksinimleri etrafında tasarlanmıştır.

Helyum İz Gazı Algılama

Helyum, ince kaçak tespiti için iz gazı olarak kullanılır. Yöntem, sistemin bir kaçak yoluyla salınan helyuma özel olarak yanıt vermesini sağlar.

Vakum Odası Testi

Vakum odası yöntemi, iş parçası etrafında kontrollü bir test ortamı sağlar. HeJin'in yayınladığı batarya ile ilgili sistemler, kaçak denetimi için vakum odası teknolojisini kullanır.

Otomatik Test Süreci

Test dizisi, boşaltma, helyum şarjı, algılama, sonuç yargısı ve diğer süreç aşamalarını kontrollü bir test döngüsüne entegre edebilir.

Üretime Yönelik Döngü

HeJin'in yayınladığı HJ-LT-1 yapılandırması, parça başına 34 saniyelik bir döngü süresi belirtir.

Özelleştirilmiş Fikstürler

Batarya muhafazaları boyut, arayüz ve sızdırmazlık yapıları açısından önemli ölçüde farklılık gösterir. Bu nedenle fikstür, müşterinin gerçek iş parçası etrafında tasarlanabilir.

Ana Fonksiyonlar

• Batarya muhafazası sızdırmazlık denetimi
• Batarya kapağı kaçak testi
• Vakum odası testi
• Helyum şarjı
• İnce kaçak tespiti
• Kaba kaçak taraması
• Kaçak oranı değerlendirmesi
• Otomatik test sonucu yargısı

Teknik Özellikler

Çekirdek Teknoloji

Helyum İz Gazı Kaçak Tespiti

Temel tespit prensibi, helyum iz gazına dayanmaktadır.

Test edilen bileşen uygun test devresine bağlanır. Helyum, tanımlanmış test koşulları altında tanıtılırken, tespit tarafı gerekli vakum koşulunda tutulur.

Bir kaçak yolu varsa, helyum o yoldan geçer ve tespit tarafına ulaşır. Helyum kaçak dedektörü ilgili sinyali ölçer ve önceden ayarlanmış kabul değerine göre karşılaştırır.

ISO 20485:2017, iz gazı ve iz gazına özgü bir kaçak dedektörü kullanarak kaçakları tespit etme tekniklerini özel olarak tanımlar.

Vakum Odası Teknolojisi

Vakum odası, kaçak tespit süreci için kontrollü bir ortam oluşturur.

HeJin'in yayınladığı vakum odası sistemi, boşaltma, kaba kaçak testi, helyum şarjı, ince kaçak testi, helyum geri kazanımı ve oda havalandırmasını içeren bir diziyi açıklar.

Bu süreç, manuel denetime olan bağımlılığı azaltmaya yardımcı olur ve daha tutarlı bir test prosedürü sağlar.

Arka Plan Helyum Yönetimi

Hassas kaçak testi yapılırken helyum arka plan konsantrasyonu önemli bir husustur.

İnce kaçak tespitinden önce, tespit sistemi arka plan helyum sinyalini izleyebilir ve helyum şarj aşamasından önce gerekli temel çizgiyi oluşturabilir.

Bu, daha kontrollü bir ölçüm ortamı oluşturmaya yardımcı olur.

Uygulamalar

• Otomotiv batarya üretimi
• Elektrikli araç batarya muhafazası üretimi
• Batarya muhafazası üretimi
• Batarya kapağı üretimi
• Batarya modülü üretimi
• Batarya paketi montajı
• Otomotiv bileşen kalitesi denetimi
• Batarya termal yönetim bileşeni denetimi

Detay resimleri

HeJin Hakkında

HeJin adı altında faaliyet gösteren HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD, 2012 yılında Guangzhou'da kurulmuştur. Şirket, teknoloji yoğun endüstriyel test ekipmanlarının Ar-Ge, üretim ve satışında uzmanlaşmıştır.

Ürün portföyü Kaçak Test Ekipmanları, Otomobil Parçaları Test Ekipmanları, IP Test Ekipmanları, Ev Aletleri Test Ekipmanları, Yanıcılık Test Ekipmanları, Darbe Test Ekipmanları ve diğer endüstriyel test çözümlerini kapsamaktadır.

Doğrudan bir üretici arayan müşteriler için bu entegre yetenek önemlidir. HeJin, ekipmanlarını Çin'de tasarlar ve üretir ve ürün ve uyumluluk gereksinimlerine göre özelleştirilmiş test çözümleri geliştirir.

Üretici hakkında daha fazla bilgi için müşteriler HeJin Hakkımızda sayfasını ziyaret edebilir veya Kaçak Test Ekipmanları kategorisini inceleyebilir.

SSS

1.Bu helyum kaçak test ekipmanı hangi ürünleri test edebilir?

Ana uygulama sızdırmaz röle testidir. Fikstür ve test süreci, gerçek röle yapısına ve bağlantı arayüzüne göre özelleştirilebilir.

2.İnce kaçak tespiti için hangi gaz kullanılır?

Referans yapılandırma, ince kaçak tespit gazı olarak %100 helyum kullanır.

3.Maksimum test basıncı nedir?

Referans yapılandırma, kaba ve ince kaçak testi için 25 bar belirtir, basınç aşağı doğru ayarlanabilir. Nihai basınç, müşterinin ürün gereksinimlerine göre belirlenmelidir.

4.Bir seferde kaç ürün test edilebilir?

Referans yapılandırmada iki test istasyonu bulunur, her istasyonda bir iş parçası bulunur.

5.Referans döngü süresi nedir?

Yayınlanan referans yapılandırma, iş parçası başına yaklaşık 30 saniye belirtir, bu da saatte yaklaşık 120 iş parçasına karşılık gelir.
