Otomotiv Elektrik Ekipmanları için Kapsamlı Performans Dayanıklılık Test Sistemi Mekanik Mukavemet Testi

Otomotiv elektrik ekipmanı için kapsamlı performans dayanıklılık test sistemi Mekanik Mukavemet Testi

Takdim etmek:

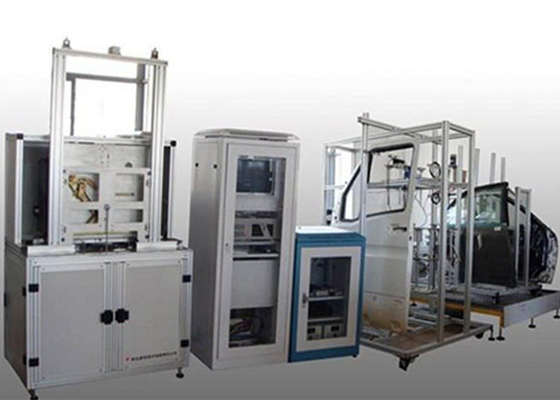

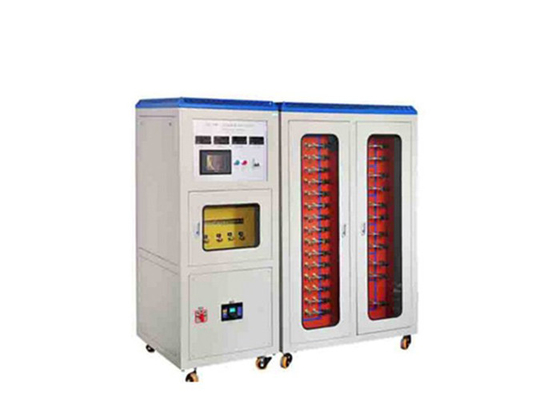

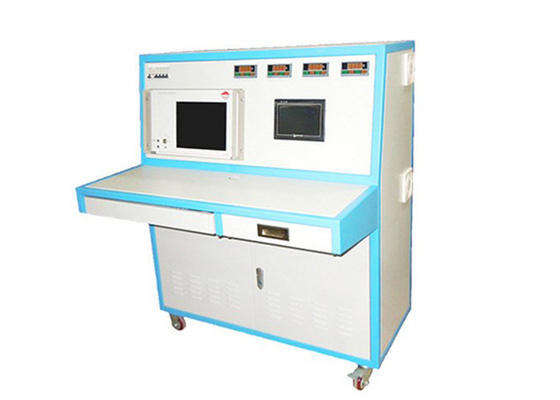

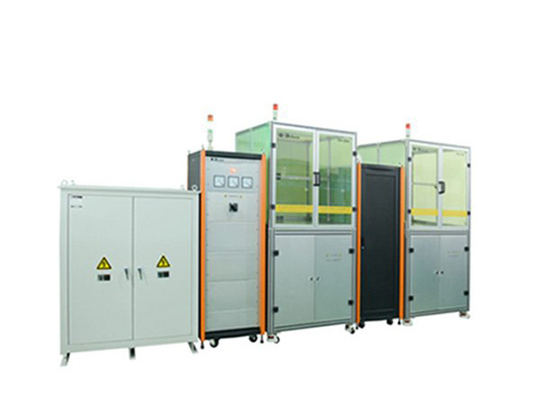

Otomobil elektrik ekipmanının dayanıklılık test sistemi, çeşitli röleler, flaşör, güç ana şalteri, sigorta, otomobil eriyebilir tel, çakmak ve priz, araba elektrik kutusu, otomobil kablo demeti konektörü, otomobil kablo demeti ile ilgili performans ve dayanıklılığı test etmek için kullanılır. .

Test öğeleri:

1) Genel röle, korna rölesi, başlatma rölesi ve diğer otomotiv rölesi voltaj düşüşü, çekme voltajı, serbest bırakma voltajı, çekme süresi, serbest bırakma süresi, bobin akımı ve diğer performans testi ve dayanıklılık testi, numuneye yerleştirilebilir. yüksek ve düşük sıcaklık kutusu (isteğe bağlı yüksek ve düşük sıcaklık odası);

2) flaşör başlama zamanı, flaş frekansı, elektrik hızı, ana ampul arıza göstergesi, voltaj düşüşü, aşırı yük testi, dayanıklılık testi vb., numune yüksek ve düşük sıcaklık kutusuna konabilir (isteğe bağlı yüksek ve düşük sıcaklık odası) ;

3) Çekme voltajı, serbest bırakma voltajı, çalışma akımı, voltaj düşüşü, mekanik anahtar çalışma torku, mekanik güç, elektromanyetik anahtar güç kesintisi yeteneği, kontaktör hareket süresi, güç kaynağının ana anahtarının sıcaklık artışı ve dayanıklılık testi (mekanik ve elektromanyetik dahil) ), vb.;

4)Sigortanın voltaj düşüşü, sigortalama özellikleri (akım - zaman), çip sigortasının TN ve TU'su, sıcaklık artışı, kesme akımı kapasitesi 1000A, yüksek sıcaklıkta akım döngüsü yükü (yüksek sıcaklık odası eşleşmesi), çip sigortası ve takılı sigorta terminal gücü (bir kuvvet sensörü ve presleme mekanik elemanı tarafından gerçekleştirilen gerilim ve basınç için bir kuvvet ölçüm cihazı), örneğin yukarıda bahsedilen performanslar (işlev uygulaması için akım - darbe yükü öğeleri dikkate alınır);

5) Eriyebilir tel voltaj düşüşü, kaynaşma özellikleri (depolama pil testi ile), akım darbe direnci testi;

6) çakmak sıfırlama süresi, ısı yalıtım performansı (yüksek hızlı kızılötesi sıcaklık ölçüm cihazı ile elde edilir), çalışma akımı, soket voltajı düşüşü, aşırı ısınma koruması, fiş takma ve çekme kuvveti (sigorta terminali gücüne sahip küçük bir cihazı paylaşın);

7) Araçlar için merkezi elektrik bağlantı kutusunun voltaj düşüşü, aşırı akım darbe direnci ve dayanıklılık testi için numuneler yüksek ve düşük sıcaklık odasına konabilir (yüksek ve düşük sıcaklık odası isteğe bağlı);

8) Fiş konnektörünün ve kablo demetinin voltaj düşüşü ve sıcaklık artışı, fiş konnektörünün akım döngüsü, terminal bölümü testi (bölüm analizörü ayrıca satın alınır).Mekanik Mukavemet Testi

Standart:

QC/T 695-2002 Otomobil genel rölesi;

QC/T 419-1999 Korna rölesi;

QC/T 681-2016 Başlangıç ​​rölesi;

QC/T 413-2002 Otomotiv elektrik donanımı;

QC/T 501-1999 Otomobil direksiyon sinyal flaşörü;

QC/T 427-2013 Otomotiv güç kaynağı ana şalteri;

Otomobil için QC/T 420-2004 sigortası;

QCT 220-2014 Otomobil için eriyebilir tel;

QCT 415-2016 Otomobiller için çakmak ve prizler;

QCT 707-2004 Araç merkezi elektrik bağlantı kutusu;

QCT 29106-2014 Otomotiv kablo demeti;

QC-T 417.1-2001 Otomotiv kablo demeti fiş konnektörü, otomotiv parçası;

QC-T 417.2-2001 Otomotiv kablo demeti fiş konnektörleri, motosiklet parçaları ve diğer ilgili standartlar.

Parametre:
