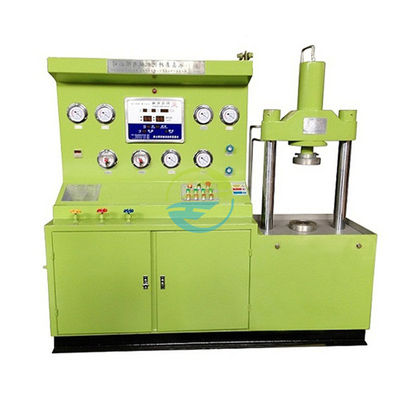

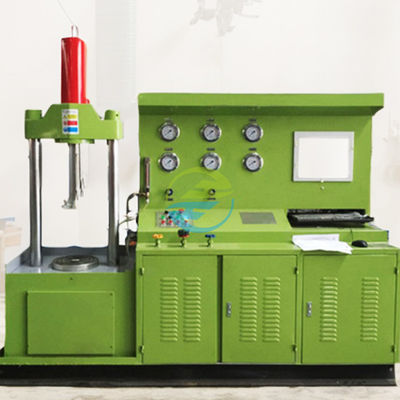

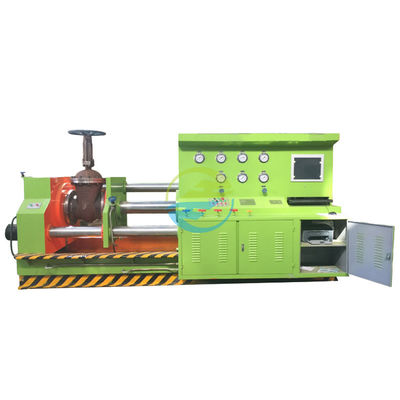

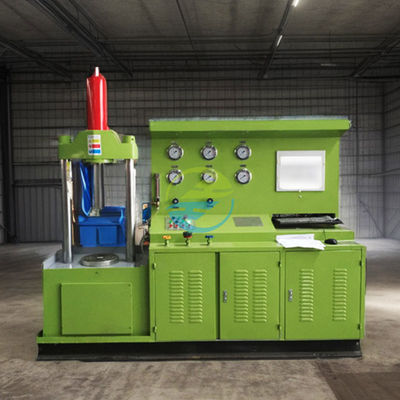

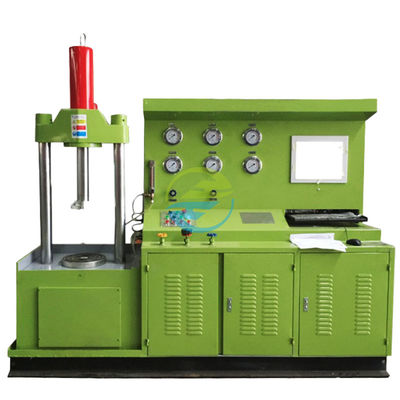

ISO 5167 Dikey Valf ve Akışölçer Akıllı Test Masaları 0.1-200m3/h 0-40MPa

Ürün Özellikleri

• Yüksek hassasiyetli algılama: ISO 5167 Sınıf 1 hassasiyetini karşılamak için CNAS tarafından sertifikalandırılmış ± 0,3% FS akış doğruluğu ve ± 0,2% FS basınç doğruluğu için ithal sensörler benimser.
• Ekipmanın Hızlı Değiştirilmesi: Elektrikli kaldırma ve pnevmatik sıkıştırma ile, DN300 özellikleri için cihaz değişimi 10 dakikadan daha az sürer, çok marka valf ve akış sayaçlarıyla uyumludur.
• Akıllı Kontrol ve Veri Yönetimi: Tek tıklama Çince-İngilizce geçiş ile 10 inç renkli dokunmatik ekran, yerleşik 20+ standart test şablonları (ISO 5167, API 6D, vb.),ve uyumlu PDF raporlarının otomatik üretimi 判定.
• Çok Standartlı Uyumluluk: API 6D, EN 12266-1 vb. için test prosedürlerini destekler ve CE/API/CCC sertifikasyonu için gerekli veri raporlarını otomatik olarak oluşturur.
• Güvenlik ve Güvenilirlik: Paslanmaz çelik yüksek basınçlı boşluk (60MPa'ya dayanabilir) + tempered patlama geçirmez gözlem penceresi (92% ışık geçirgenliği), sızıntı izleme doğruluğu 0.001L/min'e kadar,ve üçlü koruma (aşırı basınç), aşırı ısınma, acil durma) EN 61010-1 elektrik güvenliği standartlarını karşılar.
• Esnek Genişleme: Ekstrem çalışma koşulları testi için yüksek sıcaklıklı (0-150°C) ve vakum sistemi (vakum derecesi ≤10kPa) seçeneği.

Uluslararası Referans Standartları

Akış ölçüm standartları

• ISO 5167-1:2018 (Akış ölçümü için diferansiyel basınç cihazları)
  • Bölüm 5: Doğruluk sınıflarının ve belirsizliklerin hesaplanması.
  • Bölüm 7: Tekrarlanabilirlik test yöntemleri ve yargılama kuralları.
• GB/T 2624.1-2021 (Diferansiyel Basınçlı Boru hattı sıvı akışını ölçme cihazları)
  • Bölüm 5.3: Akış katsayısı hesaplama ve kalibrasyon süreci.

Valf Test Standartları

• API 6D:2020 (Boru hattı valfleri)
  • Madde 8.2: Basınç testi prosedürleri (kavrak/mühür test basıncı ve tutma süresi).
  • Madde 8.3: Sızıntı kabul kriterleri (sıvı ≤0,1mL/min·DN).
• EN 12266-1:2019 (Endüstriyel Valf Basınç Denemesi)
  • Ek A: Balonca sızıntı testi yöntemi.
  • Ek B: Basınç düşüşü sızıntısı değerlendirme kuralları.

Güvenlik ve EMC Uyumluluğu

• EN 61010-1:2010 (Öğretim cihazları için güvenlik gereksinimleri)
  • Bölüm 5: Elektrik yalıtımı ve aşırı basınç koruması.
  • Bölüm 7: Mekanik koruma sınıfı (IP54/IP65).

Teknik parametreler
