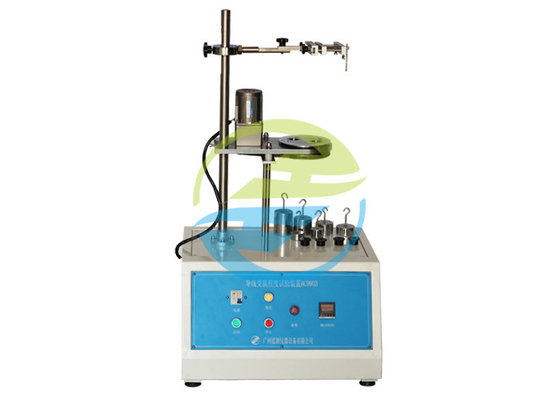

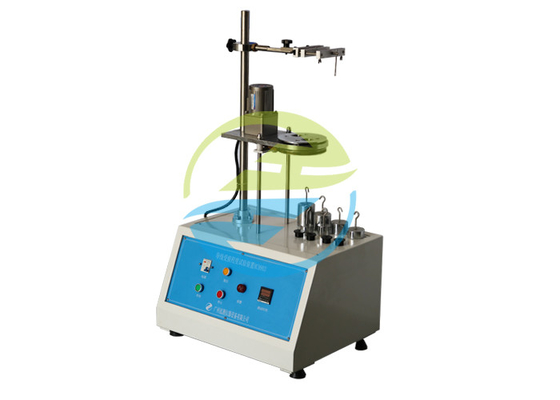

IEC 60069-1 IEC Test Ekipmanı İletken Hasar Derecesi Test Aparatı Oranı 10 ± 2 R/Dk

İletici hasar derecesi test cihazı IEC 60069-1 Test ekipmanı hızı 10 ± 2 r/min

Standart:

IEC 60884-1 ‘Ev içi ve benzeri amaçlar için fişler ve prizler ‘Bölüm 1: Genel gereksinimler ‘ 12. madde2.5, Şekil 11

IEC 60669-1 “Ev içi ve benzeri sabit elektrikli tesisatlar için anahtarlar” Bölüm 1: Genel gereksinimler” 12. madde.2.5, Şekil 9

Standart açıklama:

vida sıkıştırmalı terminaller, kondüktörlere gereksiz hasar vermeden kondüktörleri bağlayacak şekilde tasarlanmalı ve yapılmalıdır.

Sıfır, katı, kanatlı ve/veya esnek iletkenlerle donatılmış terminal, şekil 11'e göre test cihazına yerleştirilir.Tablo 3'e göre önce en küçük ve sonra en büyük nominal kesit alanı, sıkıştırma vidaları veya fındıklar, tablo 6'ya göre tork ile sıkıştırılır.

Sert kanatlı iletkenlerin bulunmadığı durumlarda, test sadece sert katı iletkenlerle yapılabilir.

Test iletkeninin uzunluğu, tablo 9'da belirtilen yüksekliğe (H) göre 75 mm daha uzun olmalıdır.

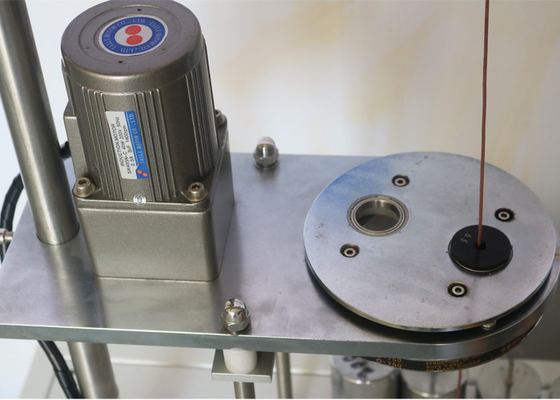

Kondüktörün sonu, Tablo 9'da gösterildiği gibi ekipmanın altındaki bir yükseklikte (H) yerleştirilmiş bir plaka içinde uygun bir kabuğun içinden geçirilir.Buş, yatay bir düzlemde konumlandırılır, böylece merkez çizgisi 75 mm çapında bir daireyi tanımlar., sıkıştırma ünitesinin merkezi yatay düzlemde olduğu konsentrik; sonra levha (10 ± 2) r/min hızıyla döndürülür.

Sıkıştırma ünitesinin ağzı ile kabuk üst yüzeyi arasındaki mesafe, Tablo 9'da belirtilen yüksekliğin ±15 mm içinde olmalıdır. Kabuk bağlanmayı önlemek için yağlanabilir.Dönüştürme, veya yalıtımlı iletkenin dönüşü.

Tablo 9'da belirtilen bir kütle, iletkenin ucundan asılır.Sınav süresi yaklaşık 15 dakikadır.

Sınav sırasında, iletken ne sıkıştırma ünitesinden kaymalı, ne de sıkıştırma ünitesinin yakınında kırılmalı, ne de iletken daha fazla kullanıma uygun hale gelmeyecek şekilde hasar görebilir.IEC Test Ekipmanı

Eğer ilk test katı katı iletkenlerle yapılmışsa, test katı katı iletkenlerle tekrarlanır.

Parametreler:
