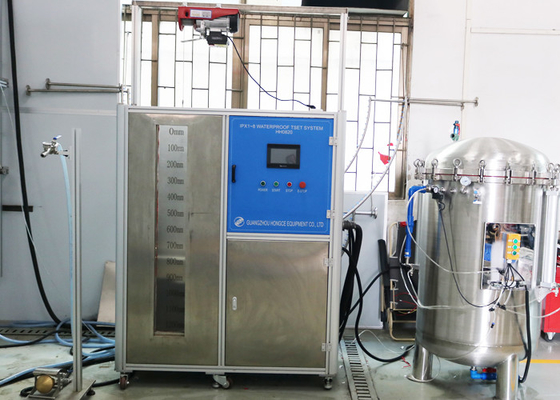

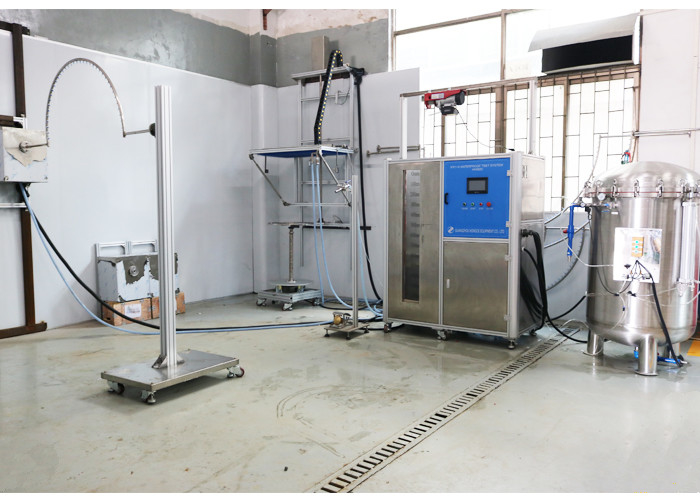

IPX1 1PX8 Suya Karşı Derece Koruması İçin Otomobil Parçaları Test Cihazları

IPX1 1PX8 Suya Karşı Derece Koruması İçin Otomobil Parçaları Test Cihazları

Marka Adı:	HeJin
Model Numarası:	HH0820
Moq:	1 Takım
fiyat:	Negotiatable
Tedarik Yeteneği:	Ayda 10 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

calibration certificate (cost additional)

kullanım:

Su Giriş Koruma Testi, yağmur simülasyon testi, damlama test cihazları, Yağmur Test Cihazları

Ürün adı:

IPX1~8 SU GEÇİRMEZLİK TEST SİSTEMİ

Dikey yağmur damlası alanı:

ISO 20653, IEC60529

Test süresi:

1000mm×600mm

İğne deliği:

Φ0.4mm

Dikey Yağmur damlası akışı:

1 mm/dak, 3 mm/dak

salınımlı tüpler:

R600mm, R800mm, R1000mm(Standart konfigürasyon)

salınan tüpler test akışı:

0,5-10L/dak

döner tabla çapı:

Ø600mm

IPX8 basınç tankı:

Ø600mm*1000mm

Ambalaj bilgileri:

kontrplâk

Vurgulamak:

1PX8 Otomobil Parçaları Test Ekipmanı

IEC 60529 Otomobil Parçaları Test Ekipmanı

3mm/min Otomobil Parçaları Test Ekipmanı

Ürün Tanımı

Suya Karşı Koruma Dereceleri İçin IPX1-1PX8 Test Sistemi Otomobil Parçaları Test Cihazları

Standart:

ISO 20653-2013 Karayolu araçları - Koruma dereceleri (IP kodu) - Elektrikli ekipmanın yabancı cisimlere, suya ve erişime karşı korunması, şekil 3, şekil 4, şekil 5 ve şekil 6 ve tablo 7;

Muhafazalar tarafından sağlanan IEC60529 koruma derecesi (IP Kodu), madde 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 ve şekil 3, şekil 4, şekil 5 ve şekil 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 ve IPX8;Otomobil Parçaları Test Cihazları

DIN40050-9 Karayolu araçlarındaki elektrikli ekipman için muhafazalar tarafından sağlanan IP koruma dereceleri, muhafaza içindeki elektrikli ekipmanı, toz dahil (yabancı nesnelere karşı koruma) dahil olmak üzere katı yabancı cisimlerin giriş etkilerine karşı korumak için, içerideki elektrikli ekipmanı korumak için su girişinin etkilerine karşı muhafaza (suya karşı koruma).

Parametre:

Kalem	Şartname
Makine için güç kaynağı	AC220V/50Hz (özelleştirilebilir), üç fazlı beş telli
Test numunesi için güç kaynağı	≤ 440Vac 16A
Test aralığı	IPX1'den IPX8'e
Dikey yağmur damlası alanı	1000mm×600mm
Dikey Yağmur damlası açıklığı	Ф0,4 mm
Dikey Yağmur damlası deliği mesafesi	20 mmOtomobil Parçaları Test Cihazları
Dikey Yağmur Damlası Yoluyla Yağış	1 mm/dak, 3 mm/dak
Yağmur damlası yüksekliği	200 mm
test süresi	10 dk.
salınan tüplerin yarıçapı	Seçenek için R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm
Salınımlı tüpler yoluyla yağış	0,5-10L/dak.
salınan tüp açısı	1-350°
Püskürtme memesinin açıklığı	Ф0.5mm
Püskürtme meme deliği sayısı	121
Püskürtme memesinin küresel çapı	SФ75.5mm
püskürtme basıncı	50-150Kpa (10L/dak)
Jet nozulunun açıklığı	Ø6,3 mm (IPX5);Ф12,5 mm (IPX6)
Jet nozul yoluyla yağış	12.5±0.626L/dak(IPX5); 100±5L/dak(IPX6)
Dönme hızı	1r/dak, 15° eğilebilir
Döner tabla yüksekliği	1200-1800mm ayarlanabilir
döner tabla çapı	Ø600mm
Döner tablanın dönme hızı	1 rpm
Mevcut eğim açısı	15°
Döner tablanın dönüş açısı	90°/360° saat yönünde ve saat yönünün tersine dönüş, sürekli dönüş
IPX8 basınç tankı	Ø600mm*1000mm

Tablo 7- Suya karşı koruma derecelerinin test edilmesi için test düzenekleri ve koşulları

2_nd kod öğesi	Test ekipmanı Test koşulları	Su akışı oran	Su basıncı	Su sıcaklığı	Pozlama süresi
1	Damlama aparatı Şekil 3 Döner tabla üzerinde muhafaza Hız yakl.1 dev/dak	(1,0 + 0,5) mm/dak (yağış yüksekliği)	-	farkı sıcaklığı test edilen ekipman 5 °C'den fazla değil. Su sıcaklıkları için hangileri daha fazla 5 °C daha düşük, ölçü- ureler kabul edilecektir kullanıcıları arasında önlemek için standart yoğunlaştırılmış su oluşumu.	10 dk
2	Damlama aparatı Şekil 3 4 sabit pozisyonda muhafaza, 15° eğimli	(3,0 + 0,5) mm/dak (yağış yüksekliği)	-		her biri için 2,5 dk dört pozisyon
3	Döner boru Şekil 4 0,4 mm çapında açıklıklar ile döner boruyu dikey düzleme göre yaklaşık 1 s/60° oranında ± 60° döndürürken dikey düzlem spreyinden ± 60°'ye kadar Maks.mesafe 200 mm	0,1 l/dak ± 5 % açıklık başına (orta değer) veya	yaklaşık 80 kPa		10 dk (bir konumda 5 dak, döndürülmüş bir konumda 5 dak) bu konum 90° yatay boyunca seviye)
	veya duş borusu Şekil 5 duş borusunu dikey düzleme göre ± 60° döndürürken püskürtün Maks.mesafe 500 mm	10 l/dak ± %5	50 kPa ila 150 kPa		5 dakika
4	Döner boru Şekil 4, 3'ün altındaki gibidir, ancak dikey düzlemden 0,4 mm ± 90° açıklık çapına sahiptir;döner boruyu dikey düzleme göre ± (180° ila 20°) döndürürken püskürtün. yaklaşık oranı1 sn/60° Maks.mesafe 200 mm	3'ün altında	3'ün altında		3'ün altında
4	veya duş borusu Şekil 5, ancak kapağı çıkarılmış haldeyken duş borusunu ± 90° döndürürken püskürtün dikey düzleme göre Maks.mesafe 500 mm	3'ün altında	3'ün altında		3'ün altında
4K	Döner boru Şekil 4, 3'ün altındaki gibidir, ancak dikey düzlemden 0,8 mm ± 90° açıklık çapına sahipken, döner boruyu dikey düzleme göre ± (180° ila 20°) döndürürken püskürtün. yaklaşık oranı1 sn/60° Maks.mesafe 200 mm	0,6 l/dak ± diyafram başına %5 (orta değer)	yaklaşık 400 kPa		10 dk (bir konumda 5 dakika, bu konumdan 90° döndürülmüş bir konumda 5 dakika)
5	Su jeti, nozul 6,3 mm çap, Şekil 6'ya göre Mesafe 2,5 m ila 3 m	12,5 l/dak ± %5	yaklaşık 30 kPa		3 dakika
6	Su jeti, Nozul 12,5 mm çap, Şekil 6'ya göre Mesafe 2,5 m ila 3 m	100 l/dak ± %5	yaklaşık 100 kPa		3 dakika
6K	Su jeti, nozul 6,3 mm çap, Şekil 6'ya göre Mesafe 2,5 m ila 3 m	75 l/dak ± %5	yaklaşık 1 000 kPa		dk.3 dakika
7	Daldırma havzası daldırma derinliği: 1 m (en derin yerleşim yeri) Konut daha büyükse, en yüksek konut yerinin 0,15 m üzerinde su 0,85 m'den fazla	-	-		30 dk
8	Daldırma havuzu su seviyesi: ve daldırma derinliği standardın kullanıcıları arasında kararlaştırıldığı gibi	-	-	-	tabi anlaşma

IPX1 1PX8 Suya Karşı Derece Koruması İçin Otomobil Parçaları Test Cihazları 0
