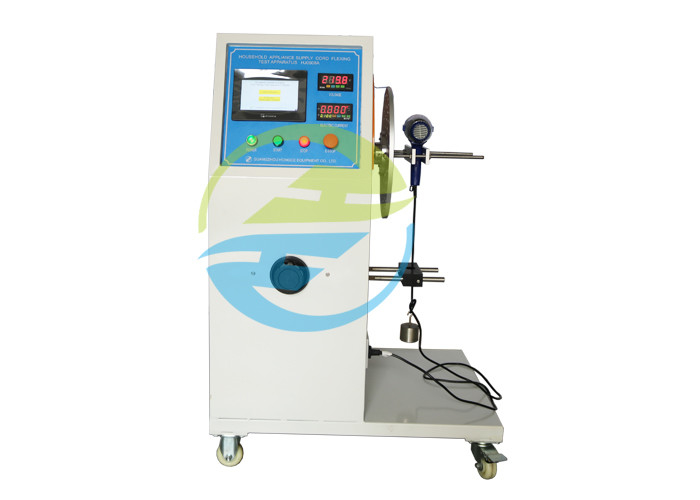

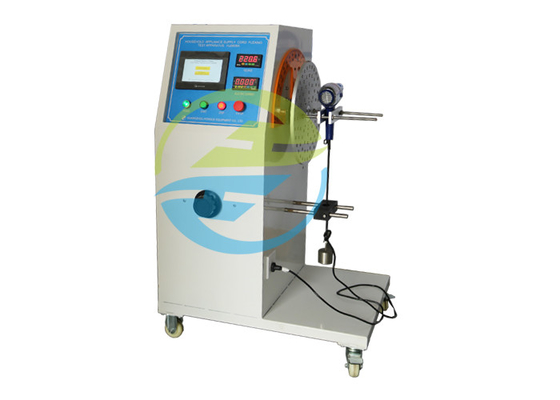

Dokunmatik Ekran IEC 60335-1 Kablo Esneme Test Aparatı Şekil 8

IEC 60335-1 Test Ekipmanı Kablo Esneme Test Aparatı Şekil 8

Standart:

IEC 60335-1 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 1: Genel gereksinimler madde 25.14, şekil 8.

Standart açıklama:

Besleme kablosu bulunan ve çalışırken hareket ettirilen cihazlar, besleme kablosunun cihaza girdiği yerde aşırı esnemeye karşı yeterince korunacak şekilde yapılmalıdır.

NOT 1 Bu, bunun yerine 22.1 6 ile test edilen otomatik kablo makaralı cihazlar için geçerli değildir.

Uyum, Şekil 8'de gösterildiği gibi salınımlı bir elemana sahip bir aparat üzerinde gerçekleştirilen aşağıdaki test ile kontrol edilir.

Cihazın giriş açıklığını içeren kısmı salınım elemanına sabitlenmiştir, böylece besleme kablosu hareketinin ortasındayken, kablo muhafazasına veya girişine girdiği kablo ekseni dikey olur ve içinden geçer. salınım ekseni.Yassı kordların kesitinin ana ekseni, salınım eksenine paralel olacaktır.

Kordon, uygulanan kuvvet olacak şekilde yüklenir.

– 10 N, nominal kesit alanı 0,75 mm²'yi geçen kordonlar için;

– 5 N, diğer kablolar için.

Şekil 8'de gösterildiği gibi, salınım ekseni ile kordon veya kordon koruyucusunun cihaza girdiği nokta arasındaki X mesafesi, salınım elemanı tam aralığı boyunca hareket ettiğinde kordon ve yük minimum yanal olacak şekilde ayarlanır. hareket.

Salınım elemanı 90°'lik bir açıyla (dikeyin her iki tarafında 45°) hareket eder, Z tipi ataşmanlar için esneme sayısı 20.000 ve diğer ataşmanlar için 10000'dir. Esneme hızı dakikada 60'tır.

NOT 2 Bir esneme, 90°'lik bir harekettir.

Düz bir kordon takılmadıkça, kordon ve ilgili parçaları, bükülme sayısının yarısından sonra 90°'lik bir açıyla döndürülür.

Test sırasında iletkenler anma gerilimi ile beslenir ve cihazın anma akımı ile yüklenir.Topraklama iletkeninden akım geçmez.

IEC Test Ekipmanı

Parametre:
