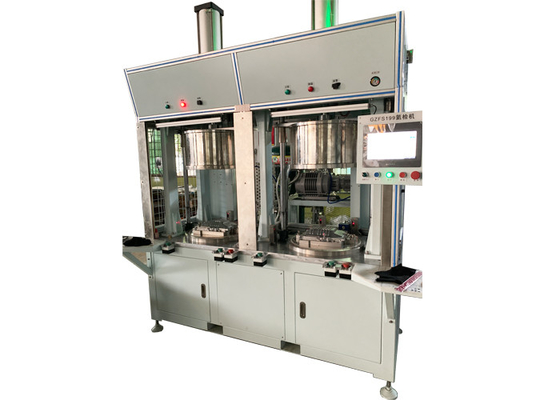

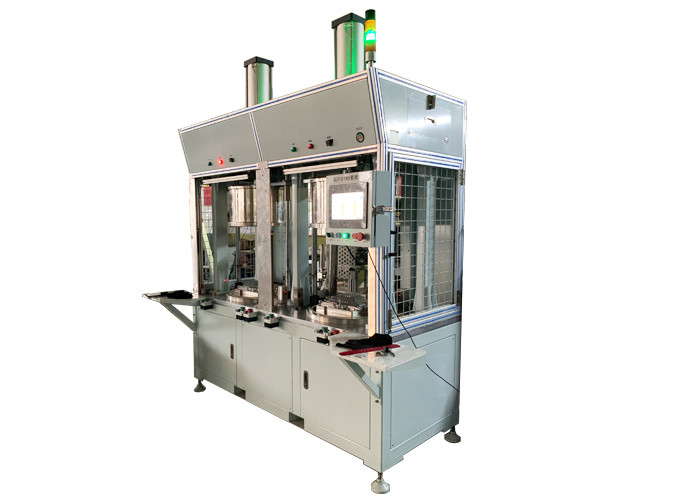

100sec / adet Helyum Sızıntı Test Cihazları

Otomotiv motor inverter kapağı

Araba parçaları

İş parçası Yüklendi

Ve

Vakum odası kapalı

Operatör, iş parçasını vakum odası fikstürüne koyar, başlat düğmesine basın.

Vakum odasının kapısını otomatik olarak kapatın ve test döngüsü başlar.

Not: Vakum odasının her iki tarafına bir ızgara koruyucu takılmıştır.Vakum odası kapısını kapatırken, eklem bölgesinde vakum odasının hareketini engelleyen herhangi bir nesnenin bulunmadığından emin olun.

Tahliye ediyorum

Ve

Brüt Sızıntı Testi

Hazne kapatıldıktan sonra vakum valfi otomatik olarak açılır, hazne ve deney parçası pompa grubu tarafından ayar noktasına vakumlanana kadar tahliye edilir;

Vakum sensörleri, hazne ve test parçasındaki vakum değerini ayrı ayrı izler;

Haznedeki vakum değeri ayarlara ulaştığında test parçasının tahliyesini durdurun, hazne ayarlara kadar tahliye edilmeye devam edilir;

Hazne tahliyesi sırasında, test parçası, brüt sızıntıyı bulmak için basınç düşürme yöntemi ile test edilir;

Deney parçasında büyük sızıntı varsa, otomatik deney işlemi iptal edilir, büyük sızıntı sinyali verilir.

Test parçasında büyük bir sızıntı yoksa, sızıntı testi işlemine devam edilmelidir.

Helyum doldurma

ve

İnce Sızıntı Testi

Oda ve test parçası, ayar noktası vakumlanana kadar pompa grubu tarafından boşaltılmalıdır;

Hazne içindeki vakum değeri ve test parçası ayrı ayrı önceden ayarlanmış vakum basıncına ulaştığında;

Sızıntı detektörü, helyum yüklemeden önce haznenin helyum değerini test etmeye başlayacak ve bu arka plan değerini sıfıra bastıracaktır;

Helyum, test parçasına önceden belirlenmiş bir değere yüklenir;

Haznedeki helyum sinyali, kaçak detektörü tarafından uyarılırsa, geçme / kalma ayar noktası indüklenirse, ince sızıntı göstermez, yeşil bir lamba yanar.

Test parçası NOK olarak değerlendirilirse, ilgili alarm mesajı operasyon panosunda ve ekranda verilir, operatör test sonuçlarını onaylamak için operasyon panosu üzerindeki Onayla butonuna basmalıdır aksi takdirde oda kapısı açılamaz. .

Onay düğmesine basıldığında, hazne kapısı otomatik olarak açılabilir, operatör kuplörü gevşetir, iş parçasını boşaltın.

Test parçası OK olarak değerlendirilirse operasyon panosu üzerinde ilgili OK mesajı verilir ve ekran, oda kapısı otomatik olarak açılabilir;operatör kuplörü gevşetti, iş parçasını boşaltın.
