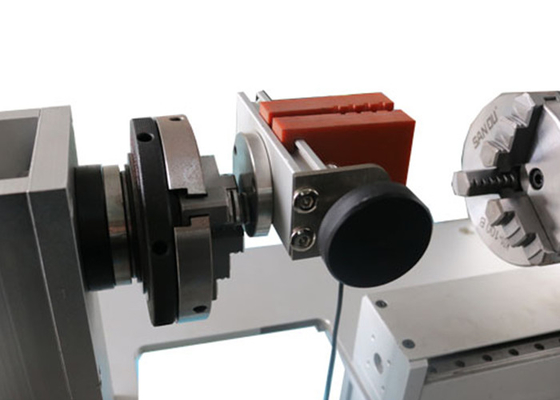

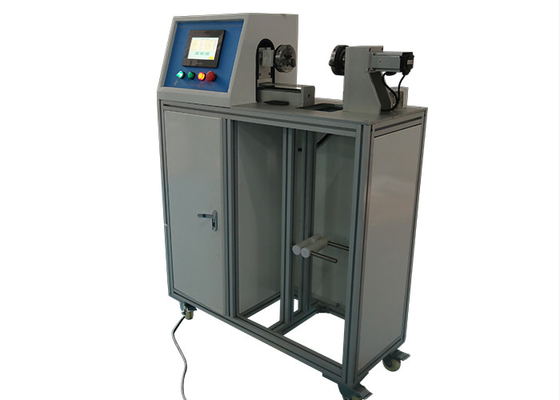

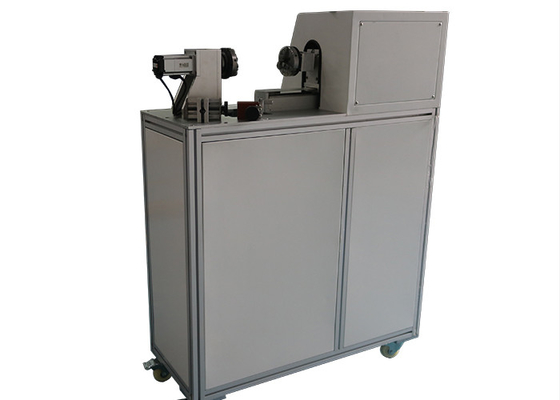

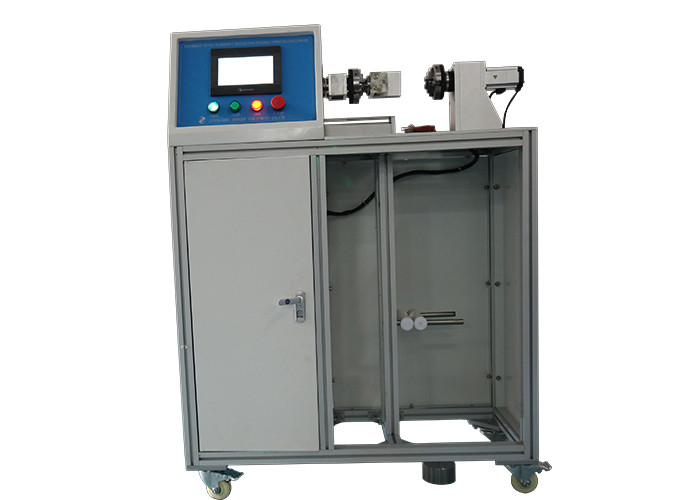

Yakınlık Anahtarları İçin Servo Motor IEC Performans Test Cihazı

IEC Test Ekipmanı PIntergrally Connected Cable ile Yakınlık Anahtarları için erformance Test Cihazı

Standart:

IEC 60947-5-2 'Alçak gerilim anahtarlama ve kontrol donanımı - Bölüm 5-2: Kontrol devresi cihazları ve anahtarlama elemanları - Yakınlık anahtarları' Ek C.8

Uygulama:

Çeşitli yakınlık anahtarlarının ve fotoelektrik sensörlerin yapısal güç performansını entegre bağlantı kablolarıyla test etmek için kullanılır ve bağlantı kablolarının ve anahtar konumlarının nispeten sabit olmasını sağlar.IEC Test Ekipmanı

Bu testlerin amacı, transit elleçleme ve kurulum sırasında kablo ankrajının bütünlüğünü sağlamaktır.Yakınlık anahtarı ve kablo takıldıktan sonra birbirine göre sabitlenmelidir.

C.8.1 .1 Çekme testi

Kablo, kablo girişinin ekseni boyunca sabit bir çekme işlemine tabi tutulacak ve kablonun yalıtım ceketine 1 dakika süreyle uygulanacaktır.

C.8.1 .2 Tork testi

Kablo, 0,1 Nm'lik bir torka tabi tutulacak veya 360 ° tork açısı veren değerle sınırlandırılacaktır.Tork, yakınlık anahtarı girişinden 100 mm mesafede kabloya 1 dakika süreyle saat yönünde ve ardından 1 dakika süreyle saat yönünün tersine uygulanmalıdır.

C.8.1 .3 İtme testi

İtme kuvveti, kablo girişine mümkün olduğu kadar yakın kablo ekseni boyunca uygulanacaktır.

Kuvvet, yavaşça 20 N'ye yükseltilir. Kuvvet, her seferinde 1 dakika süreyle ve uygulamalar arasında 1 dakika ara ile uygulanmalıdır.

Deneylerden sonra, kablo girişi sızdırmazlık düzeneğinde gözle görülür hasar ve kablonun yer değiştirmesi gözlenmeyecektir.

C.8.1 .4 Eğilme testi

Kablo aşağıdaki şekilde yüklenmeli ve bükülmelidir:

a) Kablo girişinden 1 m mesafede ve kablo girişinin ekseni dikey olacak şekilde kabloya 3 kg kütle asın.

b) Kabloda 90 ° bükülmeye neden olmak için yakınlık anahtarını 90 ° eğin ve bu konumu 1 dakika koruyun.

c) Yakınlık anahtarını dikeye göre ters yönde 90 ° eğin, böylece kabloda ters 90 ° bükülmeye neden olur ve konumu 1 dakika süreyle muhafaza edin.

Özellik:

Ekipman, kaydı ve görüntülemeyi daha doğru hale getirmek için gelişmiş PLC akıllı kontrol sistemi, dokunmatik ekran insancıllaştırılmış çalışma arayüzü benimser;önceden ayarlanmış test süreleri, test hızı, test stroku, çekme kuvveti ayarı ve diğer işlevler ile.Test numunesinin nitelikli olup olmadığı veri kaydı ile analiz edilebilir.

Parametreler:
