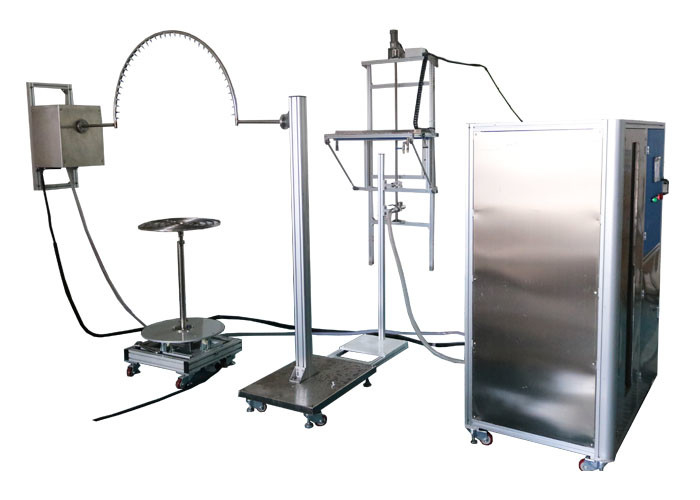

IEC60529 IPX1-7 Karayolu Taşıtları İçin Su Geçirmez Test Sistemi

IEC60529 IPX1-7 Karayolu Taşıtları İçin Su Geçirmez Test Sistemi

Marka Adı: HeJin
Model Numarası: HH0819
Moq: 1 Takım
fiyat: Negotiatable
Ödeme Şartları: T / T, L / C
Tedarik Yeteneği: Ayda 5 set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Third party calibration certificate(cost additional)
Ürün adı:
IPX1-7 Su Geçirmez Test sistemi
Standart:
ISO 20653, DIN40050-9, IEC60529
Damla test alanı:
1000 x 600 mm
Damla yüksekliği:
200mm
döner boru:
R600, R800 ve R1000
İğne deliği:
Çap 0.4mm
döner tabla:
Çap 600mm
fonksiyon:
karayolu taşıtlarının su girişinin etkilerine karşı test
Ambalaj bilgileri:
kontrplâk
Vurgulamak:

Yol için IEC60529 Su Geçirmez Test Sistemi

,

IEC60529 IPX1-7 Test Sistemi

,

Karayolu Taşıtları İçin IPX1-7 Test Sistemi

Ürün Tanımı

ISO20653 Su Girişine Karşı Koruma İçin Otomobil Parçaları Test Ekipmanı Testleri

Standart:

IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 muhafazaları (IP Kodu) tarafından sağlanan IEC60529 koruma derecesi;

DIN40050-9 Karayolu taşıtlarında bulunan elektrikli teçhizat için mahfaza içindeki elektrikli teçhizatın toz dahil katı yabancı cisimlerin giriş etkilerine karşı korunması (yabancı cisimlere karşı koruma), içindeki elektrikli teçhizatın korunması için IP koruma sınıfı su girişinin etkilerine karşı muhafaza (suya karşı koruma);

ISO 20653-2013 Karayolu araçları - Koruma dereceleri (IP kodu) - Elektrikli ekipmanın yabancı cisimlere, suya ve erişime karşı korunması, şekil 3- Dikey su damlamalarına karşı korumayı belirlemek için test düzeneği (damlama aparatı);suya karşı koruma derecesi 1 ve 2, şekil 4 - Su sıçramasına ve su sıçramasına karşı korumayı belirlemek için test düzeneği (döner boru);suya karşı koruma derecesi 3, 4 ve 4K, şekil 5 - Sıçrayan suya ve su sıçramasına (duş tüpü) karşı korumayı belirlemek için manuel test kurulumu;suya karşı koruma derecesi 3 ve 4, şekil 6 - Yüksek hızlı suya karşı korumayı belirlemek için nozül;5, 6 ve 6K suya karşı koruma dereceleri



Uygulama:

Karayolu taşıtları için su geçirmez test sistemi - Koruma derecesi (IP kodu) - Elektrikli ekipmanın suya karşı korunması. Otomobil Parçaları Test Cihazları



Parametre:

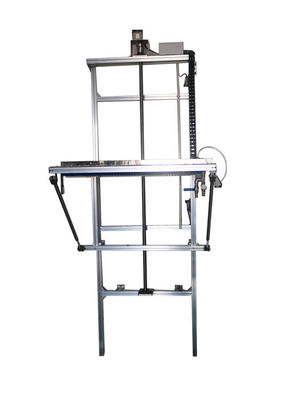

1. İkinci kod öğesi 1 (dikey) ve 2 (muhafaza 15 ° eğimli) için su damlıyor

Damla test alanı 1000 × 600 mm, özelleştirilebilir. Otomobil Parçaları Test Cihazları
Damla yüksekliği 200 mm, ayarlanabilir.Kızılötesi sensör tarafından otomatik olarak algılanan iğne, numunenin en yüksek noktasına 200 mm yerleştirildiğinde, damlama kutusu otomatik olarak duracaktır.
Damlama oranı (Su akışı) 1 + 0,05 0 mm / dak veya 3 + 0,05 0 mm / dak değiştirilebilir, dijital kontrollü yağış teknolojisini benimser
İğne deliği Φ0,4 mm
Delikler arası mesafe 20 mm
Test süresi 0-999.9 dak, önceden ayarlanabilir
Kurulum yöntemi Duvara monte veya zemin tipi

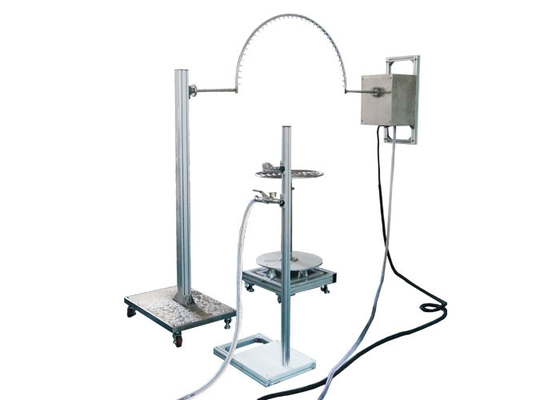

2. Su spreyi ve sıçrayan su için İkinci kod elemanı 3 ve 4 (döner boru)
Salınan tüpler yarıçapı

Standart konfigürasyon R600, R800 ve R1000'dir, diğer yarıçaplar R200, R400, R1200, R1400, R1600mm mevcuttur, paslanmaz çelikten yapılmıştır

İğne deliği Φ0,4 mm
İki deliğin dahil olduğu açı IPX3: 120 °;IPX4: 180 °
Sarkaç açısı IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °)
Yağmur hızı

IPX3: 4 s / süre (2 × 120 °);

IPX4: 12 s / süre (2 × 350 °);

Su akışı 1-10L / dak ayarlanabilir
Test süresi 0.01S-99saat 59dk, önceden ayarlanabilir
3. İkinci kod elemanı 3 ve 4 (duş tüpü) için su püskürtme ve sıçrayan su
Püskürtme memesi parametreleri

Dış çap: Ф102mm

küresel çap: SФ75.5mm

121 delik Ф0.5mm;

Merkezde 1 delik

30 ° adımda 12 delikli 1 iç daire

15 ° adımda 24 delikli 4 dış daire

Hareketli kalkan-Alüminyum

Püskürtme başlığı-Pirinç

Su akışı 10L / dak ±% 5, Akış ölçer ayarlanabilir
Basınç ölçer 50-150Kpa, 0-0.25Mpa basınç göstergesi aralığı
4. İkinci kod elemanı 5 ve 6 için yüksek hızlı su
Meme çapı IPX5: Φ6,3 mm;IPX6: Φ12,5 mm
Su akışı IPX5: 12,5 ± 0,625L / dak;IPX6: 100 ± 5L / dak
Jet nozuldan muhafazaya olan mesafe 2,5-3 milyon
5. Döner tabla
Çap Φ600mm, Φ800mm ve Φ1000mm mevcuttur,
Dönme hızı 1r / dak
Eğilebilir açı 15 °
Test dönüş açısı 90 °, sürekli dönüş
Taşıma kapasitesi ≤150kg
6. Su temini (ayrıca ikinci kod öğesi 7 geçici olarak suya daldırılması için) ve elektrik kontrol kabini
Uygulanabilir

(a) IPX1 ~ IPX6 su geçirmezlik testi için su temini

(b) IPX7 suya daldırma testi

(c) Tüm su geçirmez ekipman için otomatik kontrol

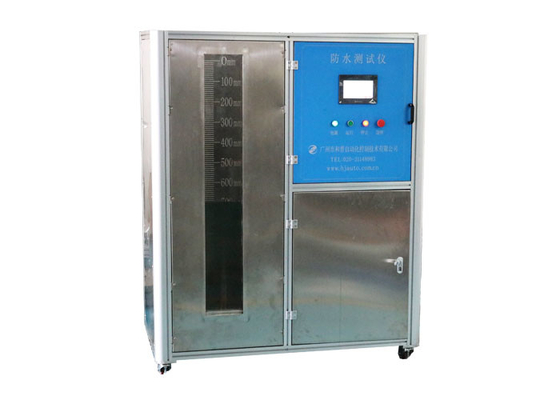

Su deposu

IPX5 ~ IPX6 güçlü su püskürtme testinin su depolanması, IPX7 daldırma su enjeksiyonu için geçerlidir.

Hacim: 1000L

Boyut: L1000mmXW1000mmXH1000mm

Gözlem penceresi: sertleştirilmiş cam pencere

Gözlem penceresi boyutu: W200mmXH1250mm

Derinlik ölçer: paslanmaz çelik

Derinlik ölçer yüksekliği: 1300 mm, doğruluk 1 mm

Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu

Kontrol Kabini:

Akış algılama: elektronik akış ölçer aracılığıyla akış sinyali geri bildirimi

Akış ayarı: dokunmatik ekranda ayarlayın

Sıcaklık algılama: PID

Denetleyici: PLC

Kontrol Fonksiyonu: sabit sıcaklıkta su temini, sabit akış su temini, sabit basınçlı su temini ve test süresi kontrolü.

Koruma fonksiyonu: kaçak koruması, aşırı yük koruması, kısa devre koruması
