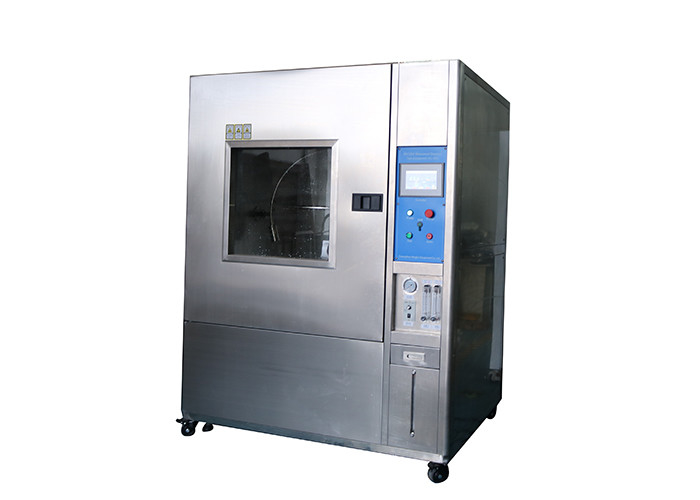

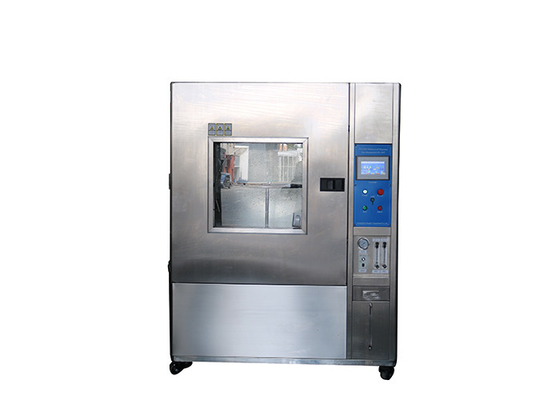

Otomobil Parçaları İçin IEC60529 IPX1 IPX4 Su Geçirmez Test Odası

Otomobil Parçaları İçin IP Test Cihazları IPX1 - IPX4 Su Geçirmez Test Odası

Standart:

IPX1, IPX2, IPX3, IPX4 muhafazaları (IP Kodu) tarafından sağlanan IEC60529 koruma derecesi;

ISO 20653-2013 Karayolu araçları - Koruma dereceleri (IP kodu) - Elektrikli ekipmanın yabancı cisimlere, suya ve erişime karşı korunması, şekil 3- Dikey su damlamalarına karşı korumanın belirlenmesi için test düzeneği (damlama aparatı);suya karşı koruma derecesi 1 ve 2, şekil 4 - Su sıçramasına ve su sıçramasına karşı korumayı belirlemek için test düzeneği (döner boru);suya 3, 4 ve 4K karşı koruma dereceleri.

IP kodu öğeleri ve anlamı:

Test koşulları:

IPX1:

Test, muhafazanın tüm alanı üzerinde eşit bir su damlası akışı üreten bir cihazla yapılır.

Muhafazanın üzerine yerleştirildiği döner tabla 1 dev / dak dönme hızına sahiptir ve eksantriklik (döner tabla ekseni ile numune ekseni arasındaki mesafe) yaklaşık 100 mm'dir.

Test süresi 10 dakikadır.

IPX2:

Muhafaza, dört sabit eğim pozisyonunun her birinde 2,5 dakika boyunca test edilir.

Bu pozisyonlar, iki karşılıklı dikey düzlemde düşeyin her iki tarafında 15 ° 'dir (bkz. Şekil 3b)).

Testin toplam süresi 10 dakikadır.

IPX3:

Salınımlı boru, merkez noktasının her iki yanında 60 ° 'lik bir yay üzerinde püskürtme delikleri ile donatılmıştır.Destek delikli değil.

Test edilecek mahfaza, yarım dairenin merkez noktasına yerleştirilir.Tüpün dikeyin her iki tarafında 1 20 °, 60 ° 'lik bir açı boyunca salınmasına neden olunur, bir tam salınım süresi (2 × 1 20 °) yaklaşık 4 saniye ve test süresi 5 dakikadır.

Muhafaza daha sonra 90 ° 'lik yatay bir açı ile döndürülür ve test 5 dakika daha sürdürülür.

Salınımlı tüpün kabul edilebilir maksimum yarıçapı 1600 mm'dir.

Su basıncı, belirtilen dağıtım oranını verecek şekilde ayarlanır.Bu iletim hızına ulaşmak için gereken basınç 50 kPa ila 150 kPa aralığında olacaktır.Test sırasında sabit tutulmalıdır.

Test süresi, minimum 5 dakikalık bir süre ile, muhafazanın hesaplanan yüzey alanının (herhangi bir montaj yüzeyi hariç) 1 dak / m2'dir.

IPX4:

Salınımlı boru, yarım dairenin tamamı 180 ”üzerinde püskürtme deliklerine sahiptir.Toplam akış oranı, Tablo 9'da belirtildiği gibi ayarlanır ve bir akış ölçer ile ölçülür.

Tüpün, dikey yönün her iki tarafında neredeyse 360 ​​°, 180 ° 'lik bir açıyla salınmasına neden olunur, bir tam salınım süresi (2 × 360 °) yaklaşık 12 saniyedir.

Testin süresi 10 dakikadır.
