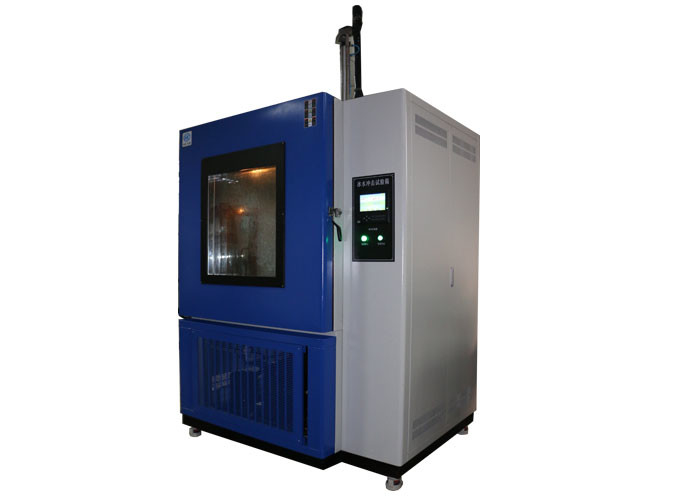

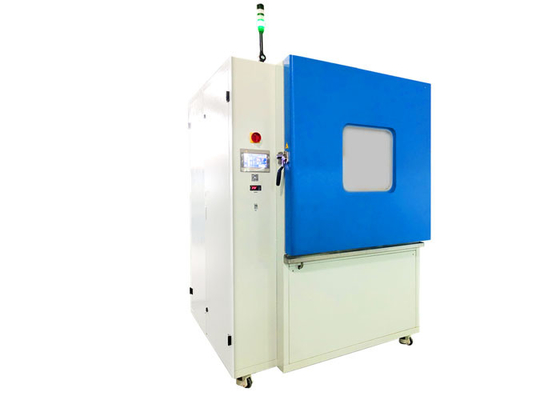

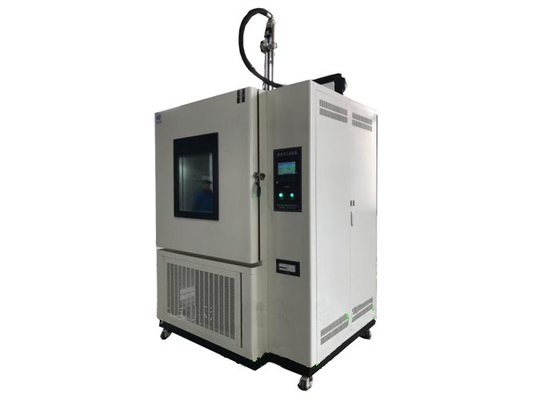

ISO16750 Buz Suyu Şok Test Odası

Elektronik Bileşenler İçin Otomobil Parçaları Test Cihazları ISO 16750 Buz Suyu Şok Testi

Standart:

3,5 tona Kadar Motorlu Taşıtlarda VW-80000 Elektrikli ve Elektronik Bileşenler Genel Gereksinimler, Test Koşulları ve Testler maddesi 9.12 K-12 Sıçrayan Suyla Sıcaklık Şoku;

ISO16750-4 Karayolu araçları - Elektrikli ve elektronik ekipman için çevre koşulları ve test - Bölüm 4: İklimsel yükler madde 5.4.2 Buzlu su şok testi.

Amacı:

Bu test, buzlu suyun neden olduğu bir termal şoku simüle eder ve aracın sıçrayan bölgelerindeki ürünler için geçerlidir.Bu testin amacı, sıcak bir sistem / bileşen üzerine sıçrayan buzlu suyu simüle etmektir.Bu, kışın ıslak yollarda sürerken olur.Arıza modları, farklı sıcaklık genleşme katsayılarının neden olduğu malzemelerin mekanik olarak çatlaması veya conta arızalarıdır.Otomobil Parçaları Test Cihazları

Test metodu:

Sıçrama suyu testi:

DUT'u T'de sıcak hava fırında ısıtın _max belirtilen bekletme süresi için, t _h.Ardından DUT'a 3 saniye boyunca buzlu su dökün.

DUT, araca yalnızca bir yönden sıçrarsa, bu yönden yalnızca monte edildiği konumdayken sıçratın.Ekipman araçta çeşitli yönlerden sıçrarsa, bu yönler dikkate alınacaktır.Bu durumda, her sıçrama yönü için yeni bir DUT kullanın.DUT'a yönlendirilen sıçramanın genişliği her zaman DUT'un genişliğinden daha büyük olacaktır.Sıçratılacak DUT'lar bir jet için çok büyükse, DUT üzerinde bir sıçrama etkisi oluşturmak için arka arkaya birkaç jet düzenleyin.Şekil 4 ila 6'ya bakın.

Test parametreleri şunları içerir:

⎯ döngü sayısı: 100;

⎯ bekletme süresi, t _h , T'de _max : 1 saat veya DUT sıcaklık stabilizasyonuna ulaşılana kadar;

⎯ geçiş süresi: <20 s (sıcaklıkta depolama ve sıçrama arasında DUT'un manuel geçişi için);

Test sıvısı: deiyonize su;

⎯ su sıcaklığı: 0 ° C ila +4 ° C;

⎯ su akışı: 3 saniyede 3 l ile 4 l arasında (sıçrama süresi);

⎯ Jet ve DUT yüzeyi arasındaki mesafe: (325 ± 25) mm (su, DUT'un tüm genişliği boyunca uygulanacaktır);

⎯ çalışma modları: bkz. Şekil 5;

⎯ DUT yönü: araçta olduğu gibi.

Parametre:
