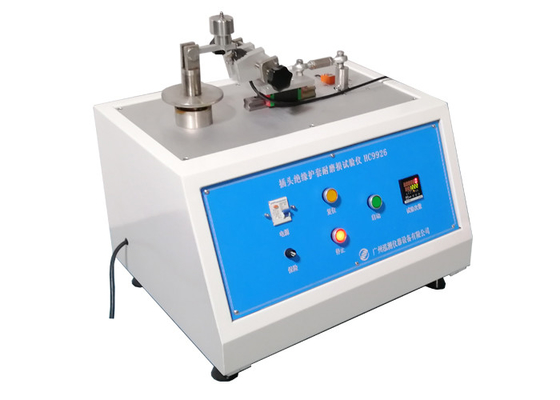

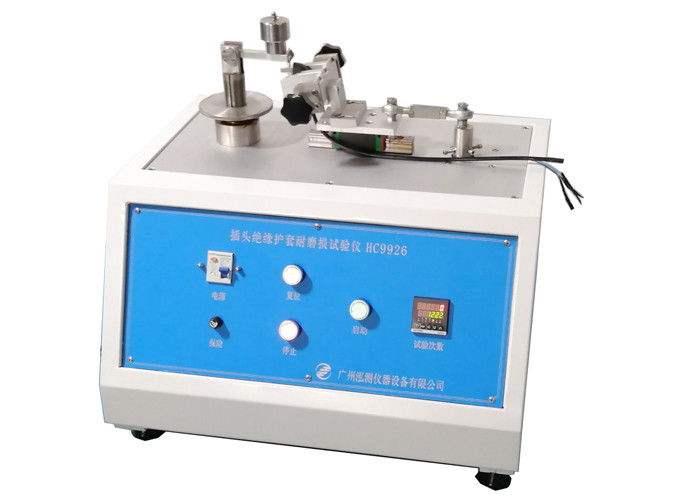

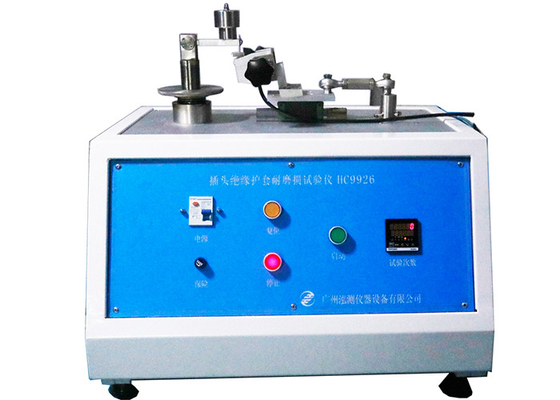

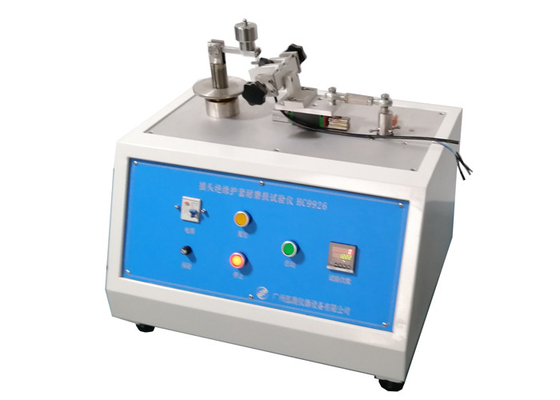

4N Yük Fiş Soket Test Ekipmanı Fiş Pimi Aşınma Test Cihazı

Priz Test Cihazları Fiş Pimleri Aşınma Test Aparatının İzolasyon Kılıfları

Standart:

IEC 60884-1 2013 'Ev ve benzeri amaçlar için fişler ve prizler - Bölüm 1: Genel gereksinimler' madde 24.7

Standart açıklama:

Yalıtım manşonları ile sağlanan fiş pimleri, şekil 28'de gösterilen bir aparat vasıtasıyla aşağıdaki teste tabi tutulur.

Test aparatı, merkez noktası etrafında döndürülen yatay olarak yerleştirilmiş bir kiriş içerir.1 mm çapında ve U şeklinde bükülmüş kısa bir çelik tel uzunluğu, U'nun tabanı düzdür, her iki ucundan kirişin bir ucuna sıkıca tutturulur, böylece düz kısım, kiriş ve kiriş pivotunun eksenine paraleldir.

Fiş, uygun bir kelepçe ile, çelik telin düz kısmı kendisine dik olarak fiş pimi üzerinde duracak şekilde tutulur.Pim yataya 10 ° açıyla aşağı doğru eğimlidir.

Kiriş, telin pime 4 N'luk bir kuvvet uygulayacağı şekilde yüklenir.

Dübel, kiriş ekseni düzleminde yatay bir yönde ileri ve geri hareket ettirilir, böylece tel pim boyunca sürtünür.Bu şekilde aşındırılan pimin uzunluğu yaklaşık 9 mm'dir ve bunun yaklaşık 7 mm'si yalıtım kovanının üzerindedir.Hareket sayısı 20.000'dir (her yönde 10.000) ve işlem hızı dakikada 30 harekettir.

Test, her numunenin bir pimi üzerinde yapılır.

Uygulama:

Bu cihaz, fiş pimlerinin yalıtım kovanının aşınma direncini test etmek için kullanılır.

Örnek test:

Fiş pimlerinin İzolasyon Kılıfı.Priz Test Cihazları

Özellik:

Cihaz, kirişin yatay olarak yerleştirilmesi ve fikstür yuvasının doğrusal hareketinden oluşur; burada, 1 mm çapında kısa çelik tel olan kiriş uçları, U şeklinde bir kafa (kiriş üzerine sabitlenmiş iki dikey U şekli), U teline bükülür. şekilli alt kısım 6 mm doğrusaldır.Fiş izolasyon manşonundaki 6 mm kenar çizgisini sıkıştırın, motor ileri geri hareket ettirmek için montaj cıvatası kelepçesi yuvasını çalıştırarak, fiş pimlerinin izolasyon manşonuna aşınma testini gerçekleştirir.

Parametreler:
