GB12021.9 1600mm Tavan Fanı Hava Performansı Test Cihazı Odası

Cihaz Performans Test Laboratuvarı Tavan Vantilatörü Hava Performansı Test Odası

Standart:

GB13380 AC elektrikli fanlar ve regülatörler ek B

GB 12021.9 AC elektrikli fanlar için izin verilen minimum enerji verimliliği ve enerji verimliliği sınıfları değerleri

IEC 60879 Ev ve benzeri amaçlar için konfor fanları ve regülatörler - Performans ölçümü için yöntemler madde 5.2, şekil 1 ve şekil 2

Uygulama:

Tavan fan hava performansı test odası GB / T13380-2007 standardının gereksinimlerini karşılar hava akış hızı testi.Makul bir tasarıma, yüksek derecede otomasyona, kullanımı kolay ve dayanıklıdır.Taşıyıcı ve dayanıklı en az 30 mm kalınlığında çelik saçtan imal edilmiştir.Güçlü titreşim yeteneği;Cihaz Performans Test Laboratuvarı

Test örneği aralığı:

900mm ~ 1600mm tavan fanı

Özellik:

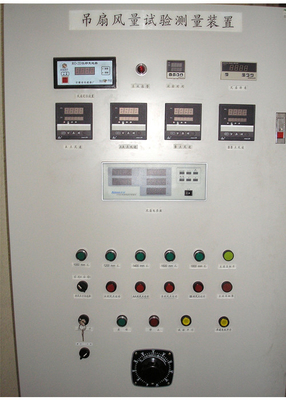

Sistem, her bir test noktasının hava hızı değerini, her halkanın ortalama hava hızını ve nokta hava hacmini görüntüleyebilen ve test sonuçlarını ve proses eğrilerini otomatik olarak oluşturup yazdırabilen bilgisayar kontrolünü kullanır.

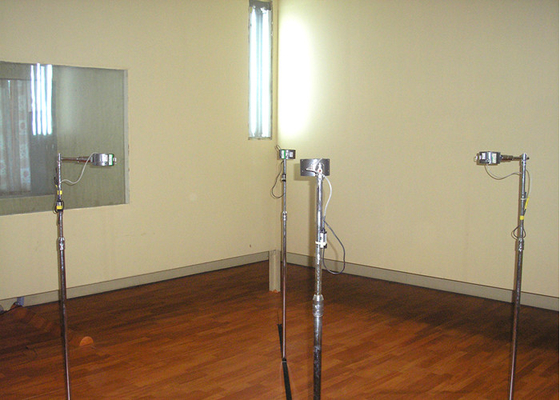

Hava hızı, test ekranında dört yarım çapraz çizgi üzerinde ölçülür ve diyagonal merkezden ölçülür (kanadın ortasından geçen dikey çizgide bulunur) ve ardından her noktayı 80 mm'lik artışlarla işaret eder. hesaplanan ortalama hava hızı, standart gerekliliklerin altına düşer.

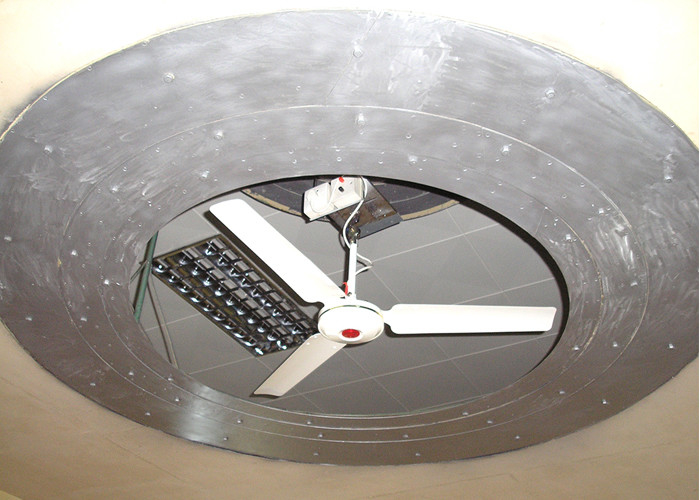

Cihaz, halkanın boyutunu ayarlayabilir ve tavan fanının kaldırılmasını kontrol edebilir.

Anemometre, ithal edilmiş anemometre kullanmalıdır.

Sistem, voltajı, akımı (gerçek rms) ve gücü ölçebilen çok işlevli bir güç ölçer ve 500VA değişken frekanslı bir güç kaynağı ile donatılmalıdır.

Test Odası:

Fan, aşağıdaki boyutlara sahip bir test odasında test edilmelidir: uzunluk 4500 mm, genişlik 4500 mm, yükseklik 3000 mm.

Yukarıdaki boyutlar ± 15 mm'lik bir toleransa sahip olacaktır.
