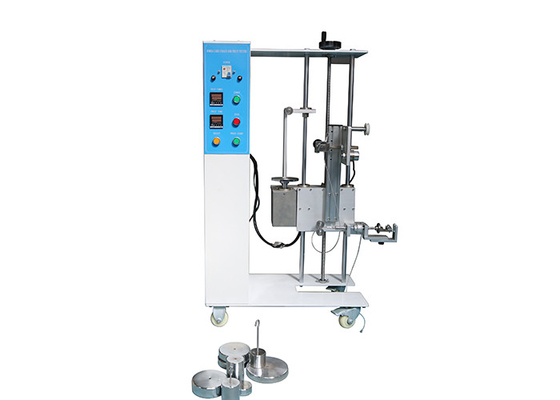

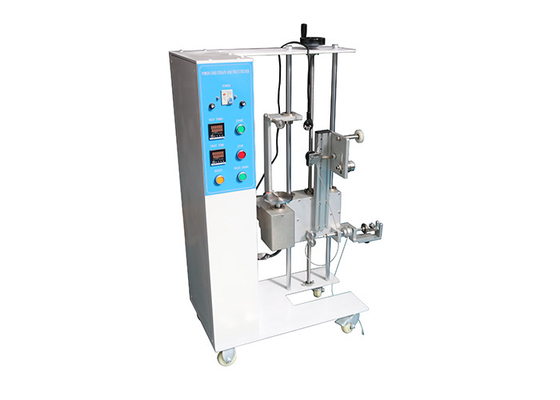

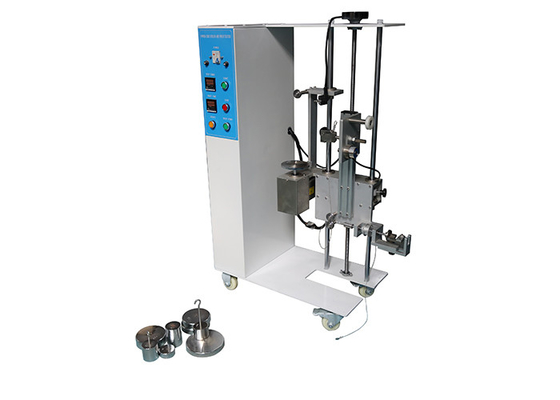

20mm Tork Kol Kordonu Ankraj Gerinim ve Büküm Test Cihazı

20mm Tork Kol Kordonu Ankraj Gerinim ve Büküm Test Cihazı

Marka Adı: HeJin
Model Numarası: HJ0609
Moq: 1 Takım
fiyat: Negotiatable
Ödeme Şartları: T / T, L / C
Tedarik Yeteneği: Ayda 5 set
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
Third party calibration certificate/ CE(cost additional)
Ürün adı:
Kordon Bağlantı Germe ve Büküm Test Cihazları HJ0609
çekme gücü:
30N, 60N, 80N, 100N
dönme momenti:
0.1Nm, 0.25Nm, 0.35Nm
Çekme kuvveti ağırlıkları:
10N * 2,20N * 2,30N * 2
Tork ağırlıkları:
5N * 1, 12.5N * 1, 17.5N * 1
Test zamanı:
1-9999
Çekme kuvveti frekansı:
1 kez / s
Tork kolu:
20mm
Standart:
GB4706-1, IEC60335-1
fonksiyon:
Ev Aletleri Test Cihazları
Ambalaj bilgileri:
kontrplâk
Vurgulamak:

Gerinim ve Büküm Test Cihazı

,

Kordon Ankraj Büküm Test Cihazı

,

20mm Tork Kolu Büküm Test Cihazı

Ürün Tanımı

Besleme Kablosu Ev Aletleri Test Cihazları İçin Kablo Ankraj



Standart:

IEC 60335-1 'Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 1: Genel gereksinimler' madde 25.15



Uygulama:

Kontrol etmek için kullanılır. ev aletlerinin kordon bağlantısıGüç kablosu sağlamdır, çekme kuvvetini ve tork testini işleyebilir.

Besleme kablosuyla sağlanan cihazlar ve sabit kablolara esnek bir kabloyla kalıcı olarak bağlanması amaçlanan cihazlarda bir kablo bağlantısı bulunacaktır.Kablo ankrajı, terminallerde bükülme dahil olmak üzere iletkenleri gerilmeden kurtaracak ve iletkenlerin yalıtımını aşınmadan koruyacaktır.

Kablonun, kordonu veya cihazın iç parçalarının hasar görmesine neden olacak şekilde cihazın içine itilmesi mümkün olmamalıdır.



Özellik:

Kablo ankrajından veya diğer uygun noktadan yaklaşık 20 mm mesafede Tablo 12'de gösterilen çekme kuvvetine maruz bırakılırken kordon üzerine bir işaret yapılır.

Ardından kordon, belirtilen kuvvetle en elverişsiz yönde 1 saniye boyunca sarsılmadan çekilir.Test 25 defa yapılır.

Kordon, otomatik bir kordon makarası üzerinde olmadıkça, cihaza mümkün olduğunca yakın uygulanan bir torka maruz bırakılır.Tork, Tablo 12'de belirtilmiştir ve 1 dakika süreyle uygulanır.

Tablo 12 - Çekme kuvveti ve torku:

Cihaz kütlesi

kilogram

Çekme gücü

N

Dönme momenti

Nm

≤1 30 0.1
> 1 ve ≤4 60 0.25
> 4 100 0.35

Testler sırasında kablo hasar görmeyecek ve terminallerde kayda değer bir gerilim göstermeyecektir.Çekme kuvveti yeniden uygulanır ve kordon uzunlamasına 2 mm'den fazla yer değiştirmeyecektir.



Parametre:

Güç kaynağı AC220V, 50HZ
Çekme kuvveti ağırlıkları 10N * 2,20N * 2,30N * 2 (30N, 60N, 80N, 100N çekme kuvveti elde edilebilir)
Tork ağırlıkları 5N * 1,12,5N * 1,17,5N * 1 (0,1 Nm, 0,25 Nm, 0,35 Nm tork kuvveti elde edilebilir)
Test süreleri 0 ~ 9999 (seçilebilir), varsayılan olarak 25 kez
Çekme kuvveti frekansı 1 kez / sn
Tork kolu 20 mm
Tork zamanı 0.01S ~ 99 saat 99 dakika
Kelepçe Hem çekme kuvveti hem de tork için rulmanla eşleşen birleşik kelepçe, tork testini işlerken sürtünmeyi azaltabilir
