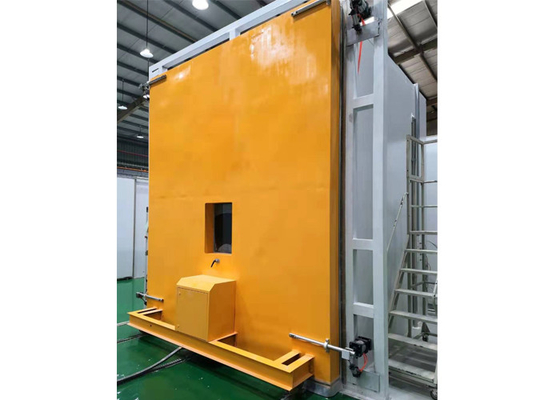

IEC60529 IP5X IP6X Testi için Şekil 2 Kum Tozu Test Odasında Yürümek

Marka Adı:	HeJin
Model Numarası:	HH0810A
Moq:	1 Takım
fiyat:	Negotiatable
Tedarik Yeteneği:	Ayda 10 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

calibration certificate (cost additional)

Ürün adı:

Kum ve Toz Ekipmanları

Standart:

IEC60529

kontrolör:

Dokunmatik Ekran Kontrolü

fonksiyon:

Toz Geçirmez Test Cihazları

Ambalaj bilgileri:

kontrplâk

Vurgulamak:

Şekil 2 Kum Tozu Test Odası

IEC60529 Test Odasında Yürüme

IEC60529 Kum Tozu Test Odası

Ürün Tanımı

IEC60529 Şekil 2 IP Test Ekipmanı IP5X IP6X Test Yürüyüşü İçin Kum ve Toz Test Odası

1. Ürüne genel bakış
Amaç	Toz geçirmezlik / test odası, otomobil lambaları, aletler, elektrikli toz kapakları, direksiyon sistemleri, kapı kilitleri, motorlar vb. Dahil olmak üzere çeşitli parçaların toz geçirmezliğine uygulanabilir.
Karakteristik	Otomobil parçalarının, elektrikli parçaların ve diğer parçaların toza dayanıklılık testine uyun Yüzer tipe göre toz geçirmezlik ve toz geçirmezlik testi Jis-d-0270-f2 uyarınca toz Dijital ayar, kolay kullanım ve bakım
Standartla tanışın	IEC60529 Muhafazalar tarafından sağlanan koruma dereceleri (IP kodu)
Örnek ağırlık	Toplam ağırlık 3T'den az
2. Ürün özellikleri
Ürün modeli	HH0810A
Stüdyo boyutu	D4500mm × W2500mm × H3500mm (özelleştirilebilir)
Ses	40 m3
Sınır boyutu	D5000mm × W3200mm × H4550mm (Bu önceden ayarlanmış boyuttur. Gerçek boyut biraz farklıdır. Sitede bir sınır varsa, lütfen önceden açıklayın)
3. Teknik göstergeler
Test ortamı koşulları	Ortam sıcaklığı + 10 ℃, bağıl nem ≤% 85, atmosferik basınç: 86-106kpa
Test tozu	75μm'lik elekten ve 50μm çapındaki kare elekten geçebilen kuru talk pudrası.
Toz konsantrasyonu	2 ～ 4kg / m3 (Toz tüketimi)
İzin verilen sıcaklık değeri	RT + 10 ℃ ～ 60 ℃
Toz üfleme kontrol döngüsü	1s ～ 99h (Ayarlanabilir)
Test süresinin zamanlaması	1s ～ 999h (Ayarlanabilir)
Şok zamanı	1S ～ 99H (Ayarlanabilir)
Hava akış hızı	Test tozunun test numunesi üzerine eşit ve yavaş bir şekilde yerleşmesini sağlayabilecek ve maksimum değer 2m / s'yi geçmeyecektir.
4. Yapı
Yapısal düzen	Ekipman, gömme depolama plakasının yerinde montaj yöntemini benimser ve yapı düzeni kabaca şunlara ayrılır: oda yapısı, toz toplama sistemi, toz üfleme sistemi, kontrol sistemi, vb.
Laboratuvar gövdesi	Depo malzemesi: 100 mm kalınlığında çevre dostu ve alev geciktirici sert poliüretan köpük, yerinde monte edilmiştir; Dış duvar malzemesi: süt beyazı çelik levha İç duvar malzemesi: SUS304 paslanmaz çelik levha Sızdırmazlık: Derz, silikon yağı korozyonuna dayanıklı ithal cam silika jel ile kapatılır; Isı yalıtım malzemesi: yaklaşık 100 mm kalınlığa sahip çevre dostu alev geciktirici sert poliüretan köpük, güçlü ısı yalıtım performansı
Hazne tabanı	Altta, oda gövdesinin alt plaka ızgarası, yükleme için kılavuz rayı, toz toplama hunisi, vibratör, fan, kanal çeliği alt çerçevesi vb. Taşıma kapasitesi: alttaki toplam taşıma kapasitesi ＞ 3T

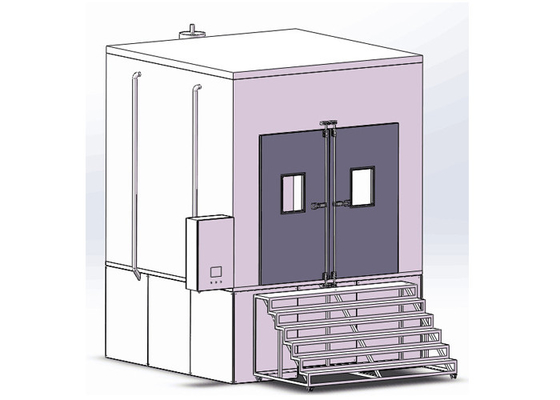

Kapı	Kapı: manuel çift menteşeli kapı, kapı açıklığının boyutu 1800 × 2800 mm'dir;kapı sızdırmazlık şeridi güçlü yaşlanma direncine ve toz geçirmezlik direncine sahiptir. Gözlem penceresi: her kapı bir cam gözlem penceresi ile donatılmıştır, boyut yaklaşık 500 mm genişliğinde × 650 mm yüksekliğindedir.Kutudaki numunenin test durumunu gözlemlemek için manuel bir toz kazıyıcı takılmıştır.
Aydınlatma kurulumu	Odanın tepesine iki set nem geçirmez ve patlamaya dayanıklı lamba yerleştirilmiştir ve anahtar kontrol panelinden kontrol edilir.
Basınç tahliye dengesi	Üst hava kutusunun basıncının çok yüksek olmasını ve tozun dışarı sızmasını önlemek için bir basınç dengeleme portu
5. Toz toplama ve üfleme sistemi
Toz toplama hunisi	Toz düştüğünde iç kutunun üfleme deliği yakınında toplanan, paslanmaz çelikten yapılmış altı adet koni biçimli toz toplama hunisi ile donatılmış ve periyodik vibratör ve toz boşaltma ağzı ile donatılmış, makine durdurulduğunda toz dışarı alınabilir. .
Vibratör	Güçlü vibratör, ayarlanabilir titreşim süresi ve süresi, iç duvara tutturulmuş tozun koni hunisinin altına düşmesini sağlar, toz konsantrasyonunu tekdüze hale getirir
Toz üfleme yöntemi	Toz toplama hunisindeki kum tozu, kum tozu testi için test odası yan tarafındaki üst hava çıkışındaki toz üfleyici aracılığıyla test odasına üflenir.
Toz filtrasyonu	Hassas toz filtresi, filtre torbası, kutunun içindeki ve dışındaki basıncı dengeler
Toz üfleyici	Tüm mekanın toz üfleme gereksinimlerini karşılamak için 6 takım yüksek güçlü orta basınçlı fan bulunmaktadır.Fanlar, belirli bir konsantrasyondaki tozu test nesnesine yönlendirir ve hava akış yönü yukarıdan aşağıya doğrudur.
Toz kurutma	Tozu kurutmak ve geri dönüştürmek için toz çıkış borusunun önüne ısıtma halkası takın Isıtıcı kontrol modu: temassız eşit periyotlu darbe genişliği ayarı, SSR (katı hal rölesi)
Toz üflemenin şematik diyagramı
Isıtma nem alma	Tozu kuru tutmak için 304 paslanmaz çelik ısıtma cihazını kullanın, ısıtın ve nemi alın
6. Kontrol sistemi
Kontrolör	Denetleyici: 7 inç LCD, dokunmatik ekranlı programlanabilir denetleyici Ekran: TFT gerçek renkli ekran çözünürlüğü 800 × 600;sıcaklık, basınç, test süresi vb. görüntüleme Çalışma modu: program modu ve sabit mod; Program kapasitesi: 999 program, her programın maksimum 999 adımı vardır, 999 döngü ayarlanabilir ve programlar bağlanabilir; Zaman ayarı: keyfi olarak 999h69m59s içinde ayarlayın ve yüzen toz süresini, titreşim süresini ve vakum süresini ayrı ayrı kontrol edin; Yardımcı fonksiyonlar: Ekipmanın uzaktan izlenmesini, opsiyonel ağ arayüzünü (LAN), arıza alarmını ve nedenini, işleme istemi fonksiyonunu gerçekleştirmek için standart RS232 iletişim arayüzü ile genişletilebilen insan-makine diyalog fonksiyonuna sahiptir;kapanma koruma fonksiyonu, zamanlama fonksiyonu (otomatik başlatma ve durdurma), arıza görüntüleme ve kendi kendine teşhis fonksiyonu: acil durum sorun giderme kılavuzu, bakım kılavuzu; Kayıt fonksiyonu: hafıza birikimi test süresi;
sıcaklık ölçümü	Pt100 Platin direnci
Elektrikli aktüatör	Güvenilir çalışma ve hizmet ömrünü garanti etmek için röleler ve kontaktörler gibi elektrikli bileşenler, Schneider ve OMRON gibi ithal markalar veya tanınmış yerli markalar olacaktır.
7. Diğer konfigürasyonlar
Vakumlama cihazı	2 set bağımsız vakumlama cihazı;maksimum akış hızı yaklaşık 1L / dk'dır ve ayarlanabilir basınç en az 2KPa'dır Basınç göstergesi, vakum pompası, hava filtresi, basınç düzenleme üçlüsü, bağlantı borusu dahil (3 set hava emiş nozulu ile bağlantılı) Vakum derecesi: 2KPa (20mbar)
Test deliği	Kullanıcıların test numunelerini çalıştırabilmeleri için yüksek korozyon direncine ve toz geçirmezliğe sahip bir silika jel tapası dahil olmak üzere mm 50 mm'lik iki test deliği seti sağlanmıştır.
Priz	Toz geçirmez soket (tek fazlı 220V / 10kW) 1 set, (üç fazlı 380V / 60kW) 1 set, (güç kaynağı erişimi, bağımsız kontrol dahil)
Yedek parçalar	Talk pudrası partikül boyutu <75um, 20kg 5 torba

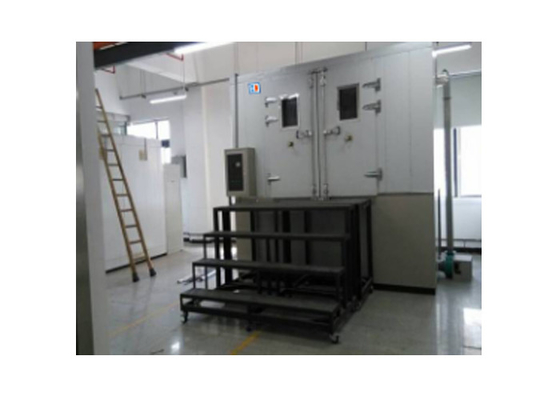

Adımlar	Personelin laboratuvara erişimini kolaylaştırmak için metalden yapılmış bir dizi hareketli basamakla donatılmıştır
8. Güvenlik koruma cihazı
Ekipman güvenliği	Güç aşırı yükü, kısa devre koruması, topraklama koruması, voltaj koruması Motor faz kaybı koruması ve alarm istemi
9. Hizmet koşulları (kullanıcı aşağıdaki koşulları garanti edecek ve ilgili bağlantıyı tamamlayacaktır)
Kurulum sitesi	Birinci kattaki binanın zemini düzdür ve ekipman kurulum konumunun eğimi 1 ° 'den fazla değildir Zemin taşıma kapasitesi 2500kg / m2'den az değildir Site, drenaj sistemi ile iyi havalandırılmıştır. Ekipmanın etrafında güçlü titreşim yok Ekipmanın etrafında güçlü elektromanyetik alan yok Ekipman çevresinde yanıcı, patlayıcı, aşındırıcı madde ve toz bulunmaz Ekipman çevresinde uygun kullanım ve bakım alanı
Alan	Kapalı kurulum
Çevre durumu	Sıcaklık: 10 ℃ ~ 35 ℃ Bağıl nem: ≤% 85 Hava basıncı: 86kpa ～ 106kpa
Güç kaynağı gereksinimleri	Voltaj ve frekans: AC380V ±% 10 50Hz ±% 10 üç fazlı dört tel + koruyucu topraklama kablosu Koruyucu topraklama kablosunun toprak direnci 4 Ω'dan az Güç anahtarı: Kullanıcının, kurulum sahasındaki ekipman için karşılık gelen kapasitede hava veya güç anahtarını yapılandırması gerekir ve anahtar ekipman için bağımsız olarak kullanılmalıdır;bıçak anahtarı veya elektrik prizi yasaktır;anahtar, ekipmandan en fazla 2 metre uzakta Güç kapasitesi: kurulu güce göre yapılandırılmış, yaklaşık 15kw
Depolama ortamı gereksinimleri	Ekipman çalışmadığında, ortam sıcaklığı 0 ℃ ~ + 45 ℃ arasında tutulmalı ve kuru tutulmalıdır.
