Elektrik kontrolü Kaçak İzleme Test Cihazı LT-3 0～600V Ayarlanabilir Hassasiyet %1,5
İlgili kişi : Tessa Huang
Telefon numarası : +86 18027403449
WhatsApp : +8618027403449
| Min sipariş miktarı : | 1 Takım | Fiyat : | Negotiatable |
|---|---|---|---|
| Ambalaj bilgileri : | kontrplâk | Teslim süresi : | 30 gün |
| Ödeme koşulları : | L / C, T / T | Yetenek temini : | 10 set / ay |
| Menşe yeri: | Çin | Marka adı: | HeJin |
|---|---|---|---|
| Sertifika: | calibration certificate (cost additional) | Model numarası: | HWI-1 |
|
Detay Bilgi |
|||
| Operasyon modu: | Düğme çalışması | Isıtma bobini: | NiCr-teli (% 80 nikel,% 20 krom) |
|---|---|---|---|
| Isıtma bobini soğuk direnci: | 5.28Ω / m | Sarma gücü: | 5,4 N ± 0,02 N |
| Vurgulamak: | IEC60695-2-20 Sıcak Tel Ateşleme Test Cihazı,IEC60695-2-20 Yanıcılık Test Cihazları,Sıcak Tel Ateşleme Yanıcılık Test Cihazları |
||
Ürün Açıklaması

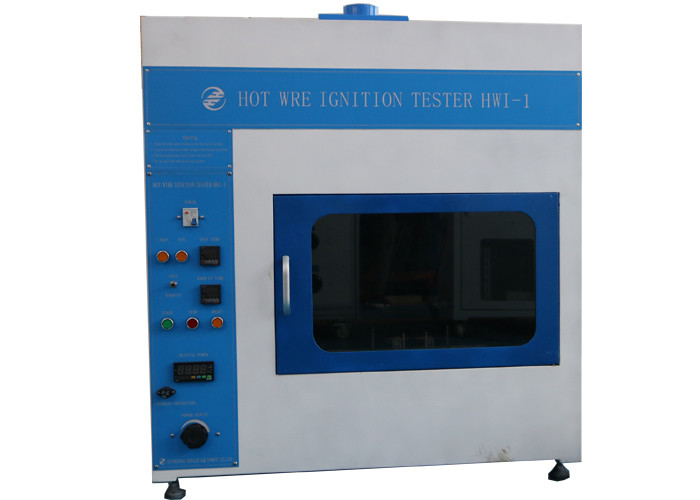

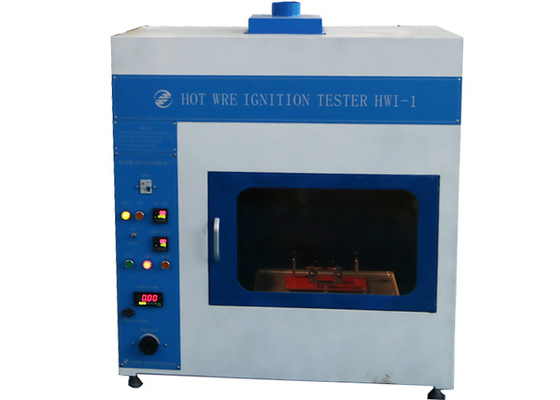

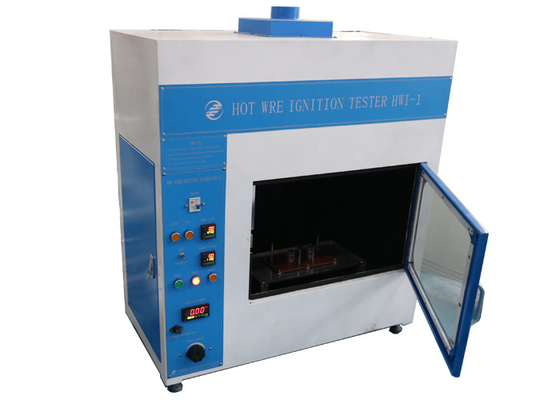

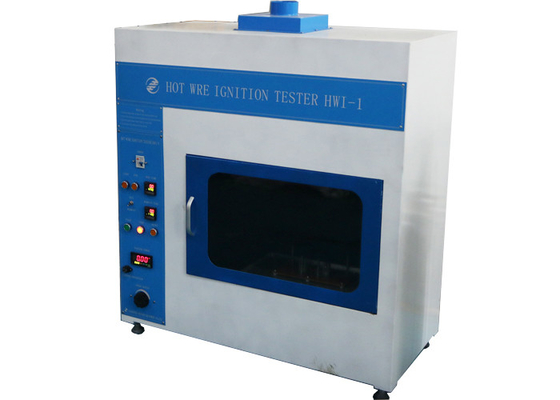

IEC60695-2-20 Yanıcılık Test Cihazları Elektrik kontrollü sıcak tel ateşleme test cihazı
Standart:
IEC60950-1 Bilgi teknolojisi donanımı - Güvenlik - Bölüm 1: Genel gereksinimler Ek A.4 Sıcak tel ateşleme testi;
IEC60947-1 Alçak gerilim anahtarlama ve kontrol donanımı - Bölüm 1: Genel kurallar Ek M M.1 Sıcak tel ateşleme testi (HWI);
IEC60695-2-20 Yangın tehlikesi testi - Bölüm 2: Parlayan / Sıcak tel tabanlı test yöntemleri - Bölüm 20: Malzemeler üzerinde sıcak tel bobin tutuşabilirlik testi.
Test aparatının tanımı:
Numune, test odasının yaklaşık merkezinde, odanın tabanından 60 mm yükseklikte yatay bir pozisyonda test numunesini desteklemek için 70 mm aralıklı yerleştirilmiş iki destek direği sağlayan bir düzeneğe sabitlenmelidir (bkz. Şekil M.1).
250 mm ± 5 mm uzunluğunda bir NiCr-tel (% 80 nikel,% 20 krom, demir içermeyen) yaklaşık 0,5 mm çapında ve soğuğa yaklaşık 5,28 Ω / m ve uzunluk / kütle oranı 580 m / m kg kullanılacaktır.Testten önce, tel, 8 saniye ila 1 2 saniye arasında telde 0,26 W / mm'lik bir güç kaybına neden olacak şekilde ayarlanmış değişken bir güç kaynağına düz bir uzunlukta bağlanmalıdır.
Soğutulduktan sonra tel, 6,35 mm ± 0,05 mm aralıklı beş tam dönüş oluşturmak için bir numunenin etrafına sarılmalıdır.5,4 N ± 0,02 N'lik bir sarma kuvveti ile teli numunenin orta kısmına düzgün bir şekilde yerleştirecek bir sarma düzeneği kullanılacaktır.
Telin uçları değişken güç kaynağına bağlanacaktır.
Besleme devresi kapasitesi, ısıtıcı telin uzunluğu boyunca en az 0,31 W / mm'lik sürekli doğrusal 48 Hz ila 62 Hz güç yoğunluğunu birim güç faktöründe veya buna yakın bir seviyede tutmaya yeterli olacaktır.Besleme devresinin 60 A ve 1,5 V güç yoğunluğu yaklaşık 0,3 W / mm olacaktır.Güç seviyesini sorunsuz ve sürekli olarak ayarlamak ve gücü ±% 2 dahilinde ölçmek mümkün olacaktır.
Parametre:
| Çalışma gerilimi | 220V / 50Hz |
| Kontrol işlemi modu | Elektrik kontrolü, düğme operasyonu |
| Isıtma bobini | ф0.5mm, Ni80 / Cr20, uzunluk: 250mm ± 5mm, soğuk direnç 5.28Ω / m |
| Tavlama tutucu mesafesi | 250 mm |
| Numune tutucu mesafesi ve yüksekliği | 70mm, yükseklik: 60mm (tutucu yüzeyi ile tepsi yüzeyi arasındaki mesafe) |
| Tel sarma gerilimi ve mesafesi | 5,4 N ± 0,05 N, 6,35 mm ± 0.5mm (31,5 mm ± 0,5 mm içinde, bobin 5 döngü, ulusal standart 6 mm'dir) |
| Tavlama süresi ve gücü | 8s-12s (1s-999.9s dijital ekran önceden ayarlanabilir), 0.26W / mm ±% 4 (dijital ekran ayarlanabilir) |
| Test süresi ve gücü | 120s (1s-999.9s dijital ekran önceden ayarlanabilir), 0.26W / mm ±% 4 (dijital ekran ayarlanabilir) |
| Numune boyutu | L × G × Y: (125 ± 5 mm) × (13,0 ± 0,5 mm) × (0,75 + 0,075 0 mm, 1,5 + 0,15 0 mm, 3 + 0,3 0 mm) [ulusal standart 0,75 ± 0,1 mm, 1,5 ± 0,1 mm, 3 ± 0,2 mm] |
| Test prosedürü | Otomatik kontrol, bağımsız egzoz |
| Aydınlatma | Kontrollü test odasında aydınlatma ile donatın |
| Test odası ve boyut | > 0.5³, siyah mat arka plan, egzoz fanı ile, boyut: 1100 * 550 * 1200mm, 130kg |
