IEC60598 Su Geçirmez Test Sistemi

IEC60598 Su Geçirmez Test Sistemi

Marka Adı:	HeJin
Model Numarası:	HH0805A
Moq:	1 Takım
Tedarik Yeteneği:	Ayda 5 set

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

calibration certificate (cost additional)

Standart:

IEC60529, IEC60598, IEC60335

kullanım:

Su Giriş Koruma Testi

Uygulama:

IPX1 için Su Püskürtme Testi IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8

Garanti:

1 yıl

Delikler arasındaki mesafe:

20mm

Test süresi:

0-999.9 dak, önceden ayarlanabilir

Ambalaj bilgileri:

kontrplâk

Vurgulamak:

IEC60598 Su Geçirmez Test Sistemi

IEC60598 Su Geçirmez Test

Su Geçirmez Test Sistemi IEC60598

Ürün Tanımı

IP Test Cihazları IPX1 - IPX7 Açık Tip İçin Su Geçirmez Test Sistemi

Standart:

IEC 60529 Muhafazalar tarafından sağlanan koruma dereceleri (IP Kodu) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;

IEC 60598-1 Armatürler - Bölüm 1: Genel gereksinimler ve testler Madde 9.2 Toz, katı nesneler ve nem girişi için testler;

IEC 60335-1 Ev ve benzeri elektrikli cihazlar - Güvenlik - Bölüm 1: Genel gereksinimler madde 15 Nem direnci;

Örnek test:

Ağırlıklı olarak aydınlatma, ev aletleri, endüstriyel elektrik, iletişim kabinleri, otomobil parçaları, mobil zeka ve diğer alanlarda kullanılır.

Sistem yapısı:

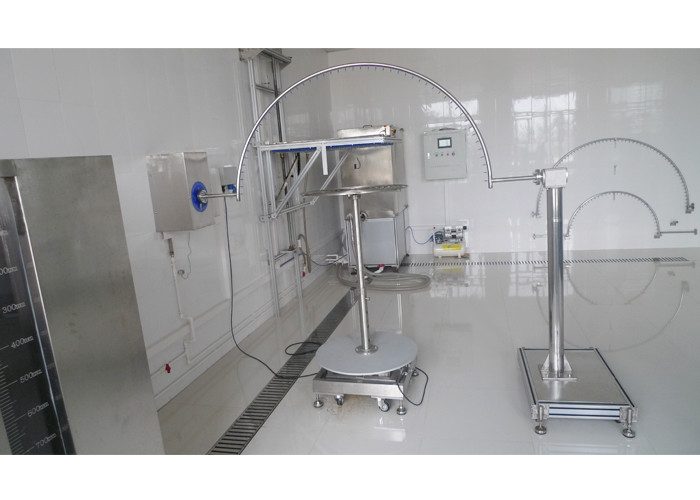

IPX1to X7 su geçirmez test sistemi dahil IPX1 ve IPX2 testi için damlama kutusu, salınımlı tüpler ve bir IPX3 ve IPX4 testi için püskürtme memesi, a IPX5 ve IPX6 testi için nozül jeti, aΦ600mm döner tabla bir su kaynağı (ayrıca IPX7 daldırma için) ve elektrik kontrol kabini.

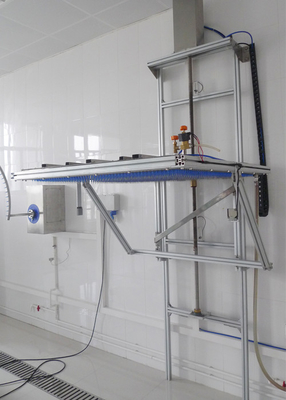

Dikey damla test çerçevesi duvara monte edilir ve sabitlenir.Damlama kutusu, 200 mm damla yüksekliği gereksinimini karşılamak için bir zincir tahrik vidasıyla yukarı ve aşağı hareket ettirilir;salınımlı boru da duvara monte edilir ve motor tarafından döndürülür.

Parametre:

1. IPX1 ve IPX2 testi için damlama kutusu
Damla test alanı	1000 × 600 mm, özelleştirilebilir
Damla yüksekliği	200 mm, ayarlanabilir.Kızılötesi sensör tarafından otomatik olarak algılanan iğne, numunenin en yüksek noktasına 200 mm yerleştirildiğinde, damlama kutusu otomatik olarak duracaktır.
Damlama hızı (Su akışı)	1 + 0,05 0 mm / dak veya 3 + 0,05 0 mm / dak değiştirilebilir, dijital kontrollü yağış teknolojisini benimser
İğne deliği	Φ0,4 mm
Delikler arası mesafe	20 mm
Test süresi	0-999.9 dak, önceden ayarlanabilir
Kurulum yöntemi	Duvara monte veya zemin tipi

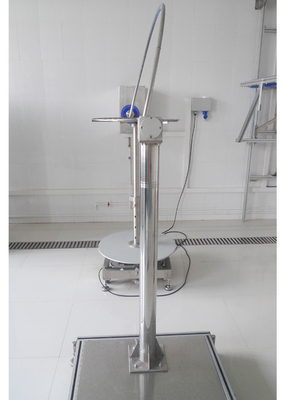

2. IPX3 ve IPX4 testi için salınımlı tüpler
Salınımlı tüp yarıçapı	Standart konfigürasyon R600, R800 ve R1000, diğer yarıçap R200, R400, R1200, R1400, R1600mm'dir paslanmaz çelikten imal edilmiştir
İğne deliği	Φ0,4 mm
İki deliğin dahil olduğu açı	IPX3: 120 °;IPX4: 180 °
Sarkaç açısı	IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °)
Yağmur hızı	IPX3: 4 s / süre (2 × 120 °); IPX4: 12 s / süre (2 × 350 °);
Su akışı	1-10L / dak ayarlanabilir
Test süresi	0.01S-99hours 59dk, önceden ayarlanabilir
3. IPX3 ve IPX4 testi için püskürtme başlığı
Püskürtme memesi parametreleri	Dış çap: Ф102mm küresel çap: SФ75.5mm 121 delik Ф0.5mm; Merkezde 1 delik 30 ° adımda 12 delikli 1 iç daire 15 ° adımda 24 delikli 4 dış daire Hareketli kalkan-Alüminyum Püskürtme başlığı-Pirinç
Su akışı	10L / dak ±% 5, Akış ölçer ayarlanabilir
Basınç ölçer	50-150Kpa, 0-0.25Mpa basınç göstergesi aralığı
4. IPX5 ve IPX6 testi için püskürtme memesi
Meme çapı	IPX5: Φ6,3 mm;IPX6: Φ12,5 mm
Su akışı	IPX5: 12,5 ± 0,625L / dak;IPX6: 100 ± 5L / dak
Jet nozuldan muhafazaya olan mesafe	2,5-3 milyon
5. Döner tabla
Çap	Φ600mm, Φ800mm ve Φ1000mm mevcuttur,
Dönüş hızı	1r / dak
Eğilebilir açı	15 °
Test dönüş açısı	90 °, sürekli dönüş
Taşıma kapasitesi	≤150kg
6. Su kaynağı (ayrıca IPX7 daldırma için) ve elektrik kontrol kabini
Uygulanabilir	(a) IPX1 ~ IPX6 su geçirmezlik testi için su temini (b) IPX7 suya daldırma testi (c) IPX8 su geçirmezlik testi için su depolama (d) Tüm su geçirmez ekipman için otomatik kontrol
Su deposu	IPX5 ~ IPX6 güçlü su püskürtme testi, IPX8 su enjeksiyonu, IPX7 daldırma için su depolaması için geçerlidir. Hacim: 1000L Boyut: L1000mmXW1000mmXH1000mm Gözlem penceresi: sertleştirilmiş cam pencere Gözlem penceresi boyutu: W200mmXH1250mm Derinlik ölçer: paslanmaz çelik Derinlik ölçer yüksekliği: 1300 mm, doğruluk 1 mm Sıvı seviye kontrolü: şamandıra anahtarı + taşma borusu
Kontrol Kabini:	Akış algılama: elektronik akış ölçer aracılığıyla akış sinyali geri bildirimi Akış ayarı: dokunmatik ekranda ayarlayın Sıcaklık algılama: PID Denetleyici: PLC Kontrol Fonksiyonu: sabit sıcaklıkta su temini, sabit akış su temini, sabit basınçlı su temini ve test süresi kontrolü. Koruma fonksiyonu: kaçak koruması, aşırı yük koruması, kısa devre koruması
IPX7 daldırma otomatik kaldırma braketi	Kaldırma mesafesi: 0 ~ 1250 mm Braket boyutu: L1000mmXW1000mm Braket yük ağırlığı: 50Kg
